PTN78060WAZ Купить - TI Преобразователь DC-DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

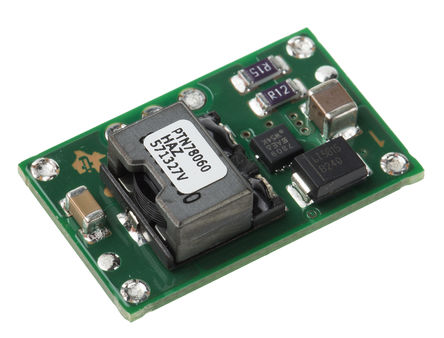

PTN78060WAZ

TEXAS INSTRUMENTS PTN78060WAZ Non Isolated Board Mount DC-DC Converter, Surface Mount DIP, 45W, 2.5V, 12.6V, 3A, 7V

Наличие: 9,114 шт.

Адрес доставки: Москва

Цена: ₽ 2,820.47

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5425728

Категория продукта:

Преобразователь DC-DC

3D модель

Оплата:

Обновлено 16.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PTN78060WAZ характеристики

Атрибут	Значение атрибута
Номенклатура	PTN78060WAZ
Производитель	TI
ЧипСити Номер продукта	CC5425728
Категория продукта	Преобразователь DC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	7 Pin
Корпус/Пакет	SMD-7
Частота	550 kHz
Напряжение Питания (DC)	20.0 V
Номинальная Мощность	45 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	7V ~ 36V
Выходное Напряжение	2.5V ~ 12.6V
Выходной Ток	3 A
Количество Регулируемых Выходов	1 Output
Выходная Мощность	45 W
Частота Переключения	440kHz ~ 660kHz
Топология	Buck
Максимальное входное напряжение	36 V
Входное напряжение (мин)	7 V
Входное напряжение (макс. Постоянный ток)	36 V
Входное напряжение (мин мин.)	7 v
Выходное напряжение (Макс)	12.6 V
Выходное напряжение (мин)	2.5 V
Выходной ток (Макс)	3 A
Максимальная входная мощность	45 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	2 %
Напряжение питания	20 V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	7 V
Входное напряжение	7V ~ 36V
Длина	25.27 mm
Ширина	15.75 mm
Высота	9 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

PTN78060WAZ описание продукта

The PTN78060WAZ is a 1-output 45W surface-mount non-isolated adjustable step-down integrated Switching Regulator Module represent the third generation in the evolution of the popular (PT)78ST200, 78ST300, (PT)78HT200 and 78HT300 series of products. The PTN78060 has either similar or improved electrical performance characteristics. Operating from a wide-input voltage range, the PTN78060 provides high-efficiency, step-down voltage conversion for loads of up to 3A. The output voltage can be set to any value over a wide adjustment range using a single external resistor. The PTN78060W may be set to any value within the range, 2.5 to 12.6V. The output voltage of the PTN78060W can be as little as 2V lower than the input, allowing operation down to 7V, with an output voltage of 5V. The PTN78060 has under-voltage lockout, an integral ON/OFF inhibit and includes an output current limit and over-temperature protection.
Wide-output voltage adjust (2.5 to 12.6V)/(11.85 to 22V)
High efficiency (up to 96%)
ON/OFF inhibit
Under-voltage lockout
Output current limit
Over-temperature shutdown

Показывать

PTN78060WAZ Даташит PDF

26 страницы, 730 КБ

08/27/2013

просматривать

PTN78060WAZ Даташит PDF

26 страницы, 728 КБ

11/14/2010

просматривать

PTN78060WAZ Даташит PDF

26 страницы, 748 КБ

03/29/2012

просматривать
