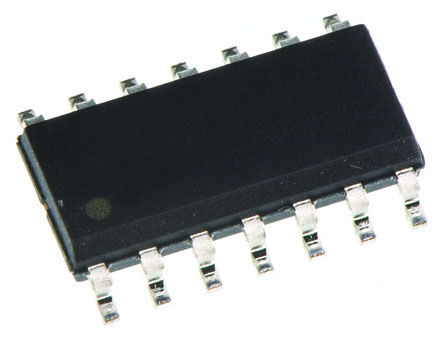

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC125ADR

Buffer/Line Driver 4CH Non-Inverting 3-ST CMOS 14Pin SOIC T/R

Наличие: 5,806 шт.

Адрес доставки: Москва

Цена: ₽ 8.61

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2031882

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC125ADR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC125ADR
Производитель	TI
ЧипСити Номер продукта	CC2031882
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	1.65V ~ 3.60V
Количество Выходных Интерфейсов	4 Output
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Количество Битов	4 Bit
Время Задержки Распространения	4.80 ns
Узлы Напряжения	3.30 V, 2.70 V, 2.50 V, 1.80 V
Рассеяние Мощности	500 mW
Количество Вентилей	4 Gate
Привод Выходного Тока	-1.00 mA
Количество входов	4 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
Напряжение питания	1.65V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.65 V
Длина	8.65 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC125ADR описание продукта

The SN74LVC125ADR is a Quadruple Bus Buffer Gate, designed for 1.65 to 3.6V VCC operation. The SN74LVC125ADR device features independent line drivers with 3-state outputs. Each output is disabled when the associated output-enable (OE) input is high. To ensure the high-impedance state during power up or power down, OE should be tied to VCC through a pull-up resistor, the minimum value of the resistor is determined by the current-sinking capability of the driver. Inputs can be driven from either 3.3 or 5V devices. This feature allows the use of this device as a translator in a mixed 3.3/5V system environment. ESD protection exceeds JESD 22, 2000V human-body model, 200V machine model and 1000V charged-device model.
3-state Outputs
Separate OE for all 4 buffers
Inputs accept voltages to 5.5V
Maximum TPD of 4.8ns at 3.3V
<0.8V at VCC = 3.3V, TA = 25°C Typical VOLP (output ground bounce)
>2V at VCC = 3.3V, TA = 25°C Typical VOHV (output VOH undershoot)
Latch-up performance exceeds 250mA per JESD 17
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
