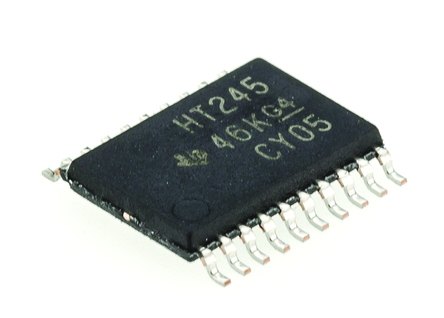

SN74HCT245PW

Transceiver, 74HCT245, 4.5V to 5.5V, TSSOP-20

Наличие: 277 шт.

Адрес доставки: Москва

Цена: ₽ 30.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3954736

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74HCT245PW характеристики

Атрибут	Значение атрибута
Номенклатура	SN74HCT245PW
Производитель	TI
ЧипСити Номер продукта	CC3954736
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Напряжение Питания (DC)	4.50V ~ 5.50V
Количество Выходных Интерфейсов	8 Output
Количество Каналов	8 Channel
Количество Стежков	20 Position
Количество Битов	8 Bit
Время Задержки Распространения	25.0 ns
Узлы Напряжения	5.00 V
Привод Выходного Тока	-1.00 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74HCT245PW описание продукта

The SN74HCT245PW is an octal Bus Transceiver with 3-state outputs and designed for asynchronous two-way communication between data buses. The control-function implementation minimizes external timing requirements. The HCT245 device allows data transmission from the A bus to the B bus or from the B bus to the A bus, depending upon the logic level at the direction-control (DIR) input. The output-enable (OE)\ input can be used to disable the device so that the buses are effectively isolated.
Inputs are TTL-voltage compatible
High-current 3-state outputs drive bus lines directly or up to 15 LSTTL loads
80µA maximum ICC low power consumption
14ns typical Propagation delay (tpd)
±6mA Output drive at 5V
1µA maximum Low input current
Green product and no Sb/Br

Показывать

SN74HCT245PW Даташит PDF

22 страницы, 1122 КБ

12/18/2015
