SN74HCT244DWR Купить - TI Логический контроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

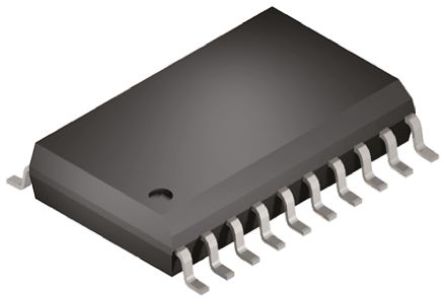

SN74HCT244DWR

Buffer/Line Driver 8CH Non-Inverting 3-ST CMOS 20Pin SOIC T/R

Наличие: 17,083 шт.

Адрес доставки: Москва

Цена: ₽ 22.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1448183

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74HCT244DWR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74HCT244DWR
Производитель	TI
ЧипСити Номер продукта	CC1448183
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	4.50V ~ 5.50V
Количество Выходных Интерфейсов	8 Output
Количество Каналов	8 Channel
Количество Стежков	20 Position
Количество Битов	8 Bit
Время Задержки Распространения	32.0 ns
Узлы Напряжения	5.00 V
Привод Выходного Тока	-1.00 mA
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	12.8 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

SN74HCT244DWR описание продукта

The SN74HCT244DWR is an octal Buffer/Line Driver designed specifically to improve both the performance and density of 3-state memory address drivers, clock drivers and bus-oriented receivers and transmitters. The HCT244 device is organized as two 4-bit buffers/drivers with separate output-enable (OE)\ inputs. When (OE)\ is low, the device passes non-inverted data from the A inputs to the Y outputs. When (OE)\ is high, the outputs are in the high-impedance state.
Inputs are TTL-voltage compatible
3-State outputs drive bus lines or buffer memory address registers
High-current outputs drive up to 15 LSTTL loads
80µA maximum ICC low power consumption
12ns typical Propagation delay (tpd)
±6mA Output drive at 5V
1µA maximum Low input current
Green product and no Sb/Br

Показывать

SN74HCT244DWR Даташит PDF

22 страницы, 1126 КБ

06/11/2014
