SN74CB3Q3257RGYR Купить - TI Логический контроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

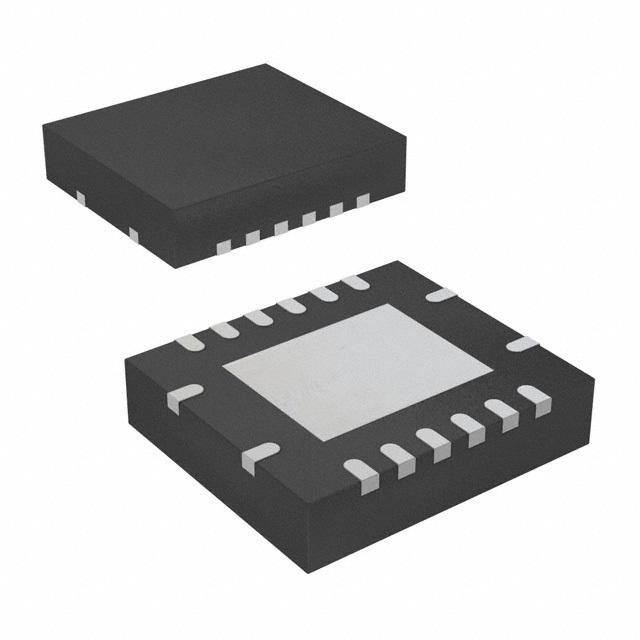

SN74CB3Q3257RGYR

4Bit One-of-2 FET Multiplexer/Demultiplexer 2.5V/3.3V Low-Voltage, High-Bandwidth Bus Switch 16-VQFN -40℃ to 85℃

Наличие: 70 шт.

Адрес доставки: Москва

Цена: ₽ 31.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC17370004

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74CB3Q3257RGYR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74CB3Q3257RGYR
Производитель	TI
ЧипСити Номер продукта	CC17370004
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	VQFN-16
Напряжение Питания (DC)	2.30V (min)
Количество Выходных Интерфейсов	4 Output
Тип Контактов	SPDT
Количество Каналов	4 Channel
Количество Стежков	16 Position
Количество Битов	8 Bit
Время Задержки Распространения	200 ps
Полярность	Non-Inverting
Узлы Напряжения	2.50 V, 3.30 V
Ток Покоя	700 µA
Ширина Ленты	500 MHz
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.3 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74CB3Q3257RGYR описание продукта

The SN74CB3Q3257RGYR is a high-bandwidth FET Bus Switch utilizes a charge pump to elevate the gate voltage of the pass transistor, providing a low and flat ON-state resistance (ron). The low and flat ON-state resistance allows for minimal propagation delay and supports rail-to-rail switching on the data input/output (I/O) ports. The device also features low data I/O capacitance to minimize capacitive loading and signal distortion on the data bus. Specifically designed to support high-bandwidth applications, the SN74CB3Q3257 device provides an optimized interface solution ideally suited for broadband communications, networking and data-intensive computing systems. This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry prevents damaging current backflow through the device when it is powered down. The device has isolation during power off.
Low and flat ON-state resistance (ron) characteristics over operating range (ron= 4R typical)
Rail-to-rail switching on data I/O ports
Bidirectional data flow with near-zero propagation delay
Low input and output capacitance minimizes loading and signal distortion
Fast switching frequency (f OE = 20MHz maximum)
Data and control inputs provide undershoot clamp diodes
Low power consumption
Control inputs can be driven by TTL or 5/3.3V CMOS outputs
Ioff Supports partial-power-down mode operation
5V Tolerant I/Os with device powered up or powered down
Green product and no Sb/Br
