SN7417DR Купить - TI Логический чип

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

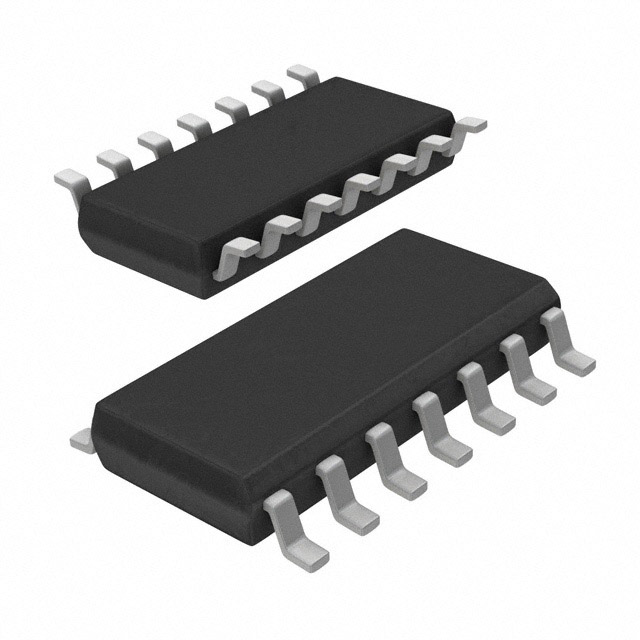

SN7417DR

Buffer/Driver 6CH Non-Inverting Open Collector Bipolar 14Pin SOIC T/R

Наличие: 243 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 60.56

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC36112000

Категория продукта:

Логический чип

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 12.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

SN7417DR характеристики

Атрибут	Значение атрибута
Номенклатура	SN7417DR
Производитель	TI
ЧипСити Номер продукта	CC36112000
Жизненный Цикл Продукта	Active
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	4.75V ~ 5.25V
Количество Выходных Интерфейсов	6 Output
Количество Каналов	6 Channel
Количество Битов	6 Bit
Время Задержки Распространения	30.0 ns
Узлы Напряжения	5.00 V
Рассеяние Мощности	145 mW
Количество Вентилей	6 Gate
Количество входов	6 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	145 mW
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Рабочая Температура	0℃ ~ 70℃ (TA)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

SN7417DR описание продукта

description/ordering information
These TTL hex buffers/drivers feature high-voltage open-collector outputs for interfacing
with high-level circuits (such as MOS) or for driving high-current loads (such as lamps or
relays) and also are characterized for use as buffers for driving TTL inputs. The SN5407 and
SN7407 have minimum breakdown voltages of 30 V, and the SN5417 and SN7417 have
minimum breakdown voltages of 15 V. The maximum sink current is 30 mA for the SN5407
and SN5417 and 40 mA for the SN7407 and SN7417.
These devices perform the Boolean function Y = A in positive logic.
Convert TTL Voltage Levels to MOS Levels
High Sink-Current Capability
Input Clamping Diodes Simplify System Design
Open-Collector Driver for Indicator Lamps and Relays
Inputs Fully Compatible With Most TTL Circuits
