SN65LVDS93ADGG Купить - TI Чип интерфейса

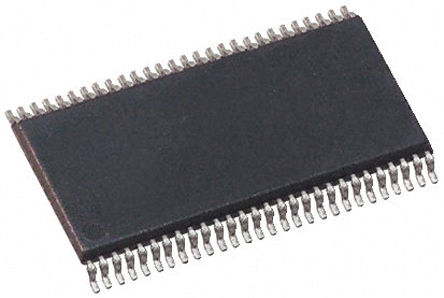

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN65LVDS93ADGG

Flat Panel Display Link Serializer/Deserializer 135Mbps 1.8V/2.5V/3.3V 56Pin TSSOP Tube

Наличие: 1,504 шт.

Адрес доставки: Москва

Цена: ₽ 3,197.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7048688

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN65LVDS93ADGG характеристики

Атрибут	Значение атрибута
Номенклатура	SN65LVDS93ADGG
Производитель	TI
ЧипСити Номер продукта	CC7048688
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	56 Pin
Корпус/Пакет	TSSOP-56
Количество Выходных Интерфейсов	4 Output
Ток Питания	102.2 mA
Количество Стежков	56 Position
Скорость Передачи Данных	135 Mbps
Количество входов	28 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	14.1 mm
Ширина	6.2 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN65LVDS93ADGG описание продукта

The SN65LVDS93ADGG is a LVDS SerDes (serializer/deserializer) FlatLink™ Transmitter contains four 7-bit parallel load serial-out shift registers, a 7 x clock synthesizer and five low-voltage differential signalling (LVDS) drivers in a single integrated circuit. These functions allow synchronous transmission of 28 bits of single-ended LVTTL data over five balanced-pair conductors for receipt by a compatible receiver, such as the SN65LVDS94 (SLLS928). When transmitting, data bits D0 through D27 are each loaded into registers upon the edge of the input clock signal (CLKIN). The rising or falling edge of the clock can be selected through the clock select (CLKSEL) pin. The frequency of CLKIN is multiplied seven times and then used to serially unload the data registers in 7-bit slices. The four serial streams and a phase-locked clock (CLKOUT) are then output to LVDS output drivers. The frequency of CLKOUT is the same as the input clock, CLKIN.
LVDS display SerDes interfaces directly to LCD display panels with integrated LVDS
Suited for display resolutions ranging from HVGA up to HD with low EMI
Consumes less than 1mW when disabled
Selectable rising or falling clock edge triggered inputs
Supports spread spectrum clocking (SSC)
Compatible with all OMAP™2x, OMAP3x and DaVinci™ application processors
1.8 to 3.3V Tolerant data input to connect directly to low-power, low-voltage and graphic processors
10 to 135MHz Pixel clock frequency range
5kV HBM ESD
Green product and no Sb/Br
