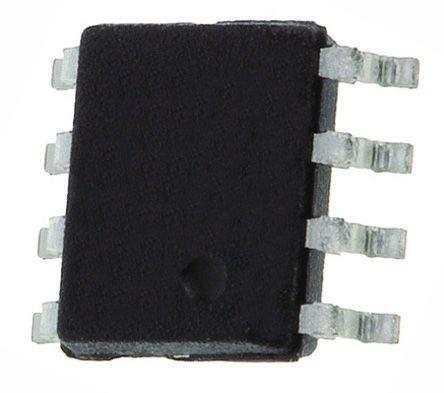

SN65LVDS100D

Repeater/Translator (>1Gbps) 2Gbps LVDS/LVPECL/CML to LVDS Repeater/Translator LVDS Translator/Repeater 0.454V 8Pin SOIC Tube

Наличие: 104 шт.

Адрес доставки: Москва

Цена: ₽ 297.88

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6747400

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN65LVDS100D характеристики

Атрибут	Значение атрибута
Номенклатура	SN65LVDS100D
Производитель	TI
ЧипСити Номер продукта	CC6747400
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	3.00V (min)
Выходной Ток	12 µA
Ток Питания	25 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	481 mW
Скорость Передачи Данных	2.00 Gbps
Входная Ёмкость	.6 pF
Время Нарастания	220 ps
Максимальное входное напряжение	0.1 V
Входное напряжение (мин)	0.1 V
Выходное напряжение (Макс)	0.454 V
Входной ток (мин)	66 μA
Количество входов	2 Input
Время падения	220 ps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	481 mW
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN65LVDS100D описание продукта

The SN65LVDS100D is a 2Gbps LVDS/LVPECL/CML to LVDS Repeater/Translator formed by connecting high-speed differential receivers and drivers. The receiver accepts low-voltage differential signaling (LVDS), positive-emitter-coupled logic (PECL) or current-mode logic (CML) input signals at rates up to 2Gbps and repeats it as either an LVDS or PECL output signal. The signal path through the device is differential for low radiated emissions and minimal added jitter. The output is LVDS levels as defined by TIA/EIA-644-A. The output is compatible with 3.3V PECL levels. Both drive differential transmission lines with nominally 100R characteristic impedance. It includes an 110R differential line termination resistor for less board space, fewer components and the shortest stub length possible. It does not include the VBB voltage reference. The VBB provides a voltage reference of typically 1.35V below VCC for use in receiving single-ended input signals.
Low power alternative for the MC100EP16
Inputs electrically compatible with LVPECL, CML and LVDS signal levels
<65ps Total jitter
Low 100ps (Maximum) part-to-part skew
25mV of Receiver input threshold hysteresis over 0 to 4V input voltage range
Green product and no Sb/Br

Показывать

SN65LVDS100D Даташит PDF

43 страницы, 1577 КБ

11/19/2015
