SN65HVD230D Купить - TI CAN чип

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

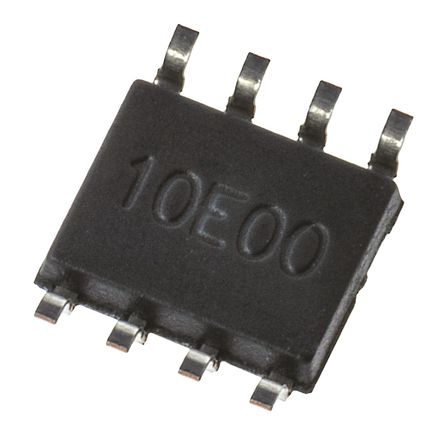

SN65HVD230D

TEXAS INSTRUMENTS SN65HVD230D CAN Bus, Transceiver, CAN, 1, 1, 3V, 3.6V, SOIC

Наличие: 1,115 шт.

Адрес доставки: Москва

Цена: ₽ 208.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2732336

Категория продукта:

CAN чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN65HVD230D характеристики

Атрибут	Значение атрибута
Номенклатура	SN65HVD230D
Производитель	TI
ЧипСити Номер продукта	CC2732336
Категория продукта	CAN чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	3.00V ~ 3.60V
Выходное Напряжение	3.00 V
Ток Питания	17 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Скорость Передачи Данных	1.00 Mbps
Драйверы/пакет	1
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN65HVD230D описание продукта

The SN65HVD230D is a CAN (Controller Area Network) transceiver with standby mode in 8 pin SOIC package. This CAN transceiver meets specifications of ISO 11898-2 high speed CAN physical layer standard (transceiver). The SN65HVD230D is designed for data rates up to 1Mbps and includes many protection features providing devices and CAN network robustness. It is designed for use with Texas Instruments 3.3V µPs, MCUs and DSPs with CAN controllers or with equivalent protocol controller devices. The device is intended for use in applications employing CAN serial communication physical layer in accordance with ISO 11898 standards. Designed for operation in especially harsh environments. The SN65HVD230D features cross wire protection, thermal shutdown protection, overtemperature protection, wide common mode range of operation, loss of ground and overvoltage protection.
Operates with a single 3.3V supply
Low power replacement for PCA82C250 footprint
Bus pin ESD protection exceeds ±16KV HBM
High input impedance allows up to 120 nodes on bus
Adjustable driver transition times for improved emissions performance
Low current standby mode of 370µA typical
Open circuit fail safe design
Glitch free power up and power down protection for hot plugging applications
Operating temperature range -40°C to 85°C
This device has limited built-in ESD protection. The leads should be shorted together or device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

SN65HVD230D Даташит PDF

41 страницы, 1040 КБ

11/13/2015
