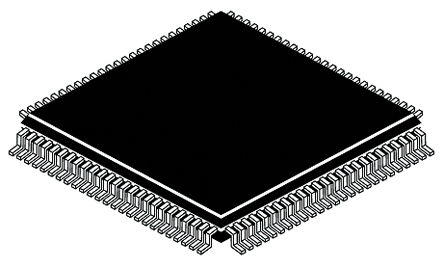

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TMS320LF2406APZA

Digital Signal Processing (DSP) Fixed-Point 16Bit 40MHz 40MIPS 100Pin LQFP

Наличие: 36 шт.

Адрес доставки: Москва

Цена: ₽ 504.83

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC134400

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TMS320LF2406APZA характеристики

Атрибут	Значение атрибута
Номенклатура	TMS320LF2406APZA
Производитель	TI
ЧипСити Номер продукта	CC134400
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	LQFP-100
Частота	40.0 MHz
Напряжение Питания (DC)	3.00V (min)
Рабочее Напряжение	3V ~ 3.6V
Количество Стежков	100 Position
Тактовая Частота	40.0 MHz
Размер ОЗУ	5 KB
Количество Битов	16 Bit
Размер Флэш-памяти	32 KB
Количество I/O Выводов	41 IO
Количество УАПП	1 UART
Количество АЦП	1 ADC
Количество входов и выходов	41 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	14 mm
Ширина	14 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	3A991.a.2
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TMS320LF2406APZA описание продукта

The TMS320LF2406APZA is a 16-bit Digital Signal Processor (DSP) with flash optimized for digital motor and motion control applications. The 2406A offers an array of memory sizes and different peripherals tailored to meet the specific price/performance points required by various applications. Flash devices of up to 32K words offer a cost-effective reprogrammable solution for volume production. The 240xA devices offer a password-based "code security" feature which is useful in preventing unauthorized duplication of proprietary code stored in on-chip Flash/ROM. It offers at least one event manager module which has been optimized for digital motor control and power conversion applications. Capabilities of this module include centre and/or edge-aligned PWM generation, programmable deadband to prevent shoot-through faults and synchronized analogue-to-digital conversion. Devices with dual event managers enable multiple motor and/or converter control with a single 2406A DSP controller.
High-performance static CMOS technology
On-chip memory
Up to two event-manager (EV) modules
Two 16-bit general-purpose timers
Eight 16-bit pulse-width modulation (PWM) channels
Programmable deadband (dead time) prevents shoot-through faults
Watchdog (WD) timer module
10-bit Analogue-to-digital converter (ADC)
Controller area network (CAN) 2.0B module
Serial communications interface (SCI)
Phase-Locked-Loop (PLL) based clock generation
Up to 40 individually programmable, multiplexed general-purpose input/output (GPIO) pins
Up to five external interrupts (power drive protection, reset, two maskable interrupts)
Ability to power down each peripheral independently
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.
