SN6505ADBVT Купить - TI Чип управления батареи

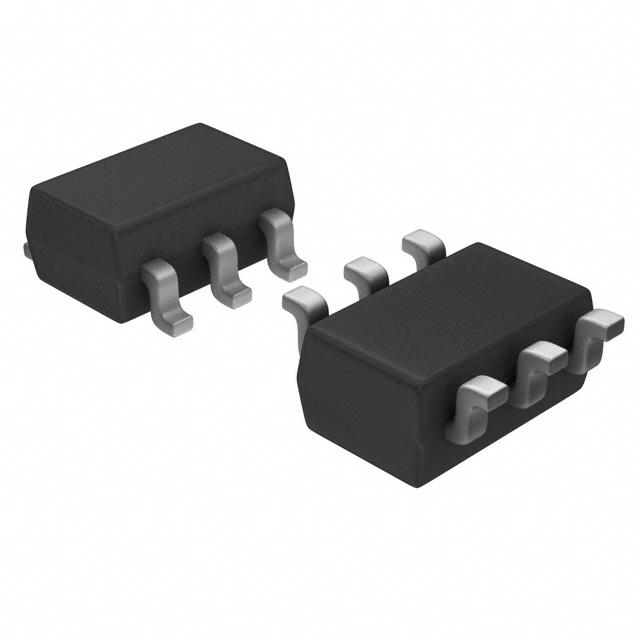

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN6505ADBVT

TEXAS INSTRUMENTS SN6505ADBVT Special Function IC, Transformer Driver, 2.25V to 5.5V in, SOT-23-6

Наличие: 1,123 шт.

Адрес доставки: Москва

Цена: ₽ 350.40

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC33570517

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN6505ADBVT характеристики

Атрибут	Значение атрибута
Номенклатура	SN6505ADBVT
Производитель	TI
ЧипСити Номер продукта	CC33570517
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Напряжение Питания (DC)	2.25V (min)
Выходной Ток	2 A
Ток Питания	1 mA
Количество Стежков	6 Position
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2.25V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.25 V
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

SN6505ADBVT описание продукта

The SN6505ADBVT is a low-EMI Push-Pull Transformer Driver, specifically designed for small form factor, isolated power supplies. Ultra-low noise and EMI are achieved by slew rate control of the output switch voltage and through spread spectrum clocking (SSC). The SN6505 consists of an oscillator followed by a gate drive circuit that provides the complementary output signals to drive ground referenced N-channel power switches. The device includes two 1A power-MOSFET switches to ensure start-up under heavy loads. The switching clock can also be provided externally for accurate placement of switcher harmonics or when operating with multiple transformer drivers. The internal protection features include an under-voltage lockout and break-before-make circuitry.
1A High output drive at 5V Supply
0.25R Maximum low RON at 4.5V Supply
Ultra-Low EMI
Spread spectrum clocking
160kHz Precision internal oscillator
Synchronization of multiple devices with external clock input
Slew-rate control
1.7A Current-Limit
<1µA Low shutdown current
Thermal shutdown
Soft-start to reduce in-rush current

Показывать

SN6505ADBVT Даташит PDF

30 страницы, 1916 КБ

02/26/2016

просматривать

SN6505ADBVT Даташит PDF

35 страницы, 2040 КБ

просматривать

SN6505ADBVT Даташит PDF

2 страницы, 238 КБ

10/10/2016

просматривать

SN6505ADBVT Даташит PDF

30 страницы, 1916 КБ

10/11/2015

просматривать

SN6505ADBVT Даташит PDF

34 страницы, 2038 КБ

09/11/2016

просматривать

SN6505ADBVT Другие Даташит

30 страницы, 909 КБ

просматривать

SN6505ADBVT Другие Даташит

2 страницы, 44 КБ

01/05/2015

просматривать

SN6505ADBVT Другие Даташит

1 страницы, 210 КБ

02/15/2012

просматривать

SN6505ADBVT Файл уведомления

4 страницы, 272 КБ

10/10/2016

просматривать
