SN6505BDBVR Купить - TI Чип управления батареи

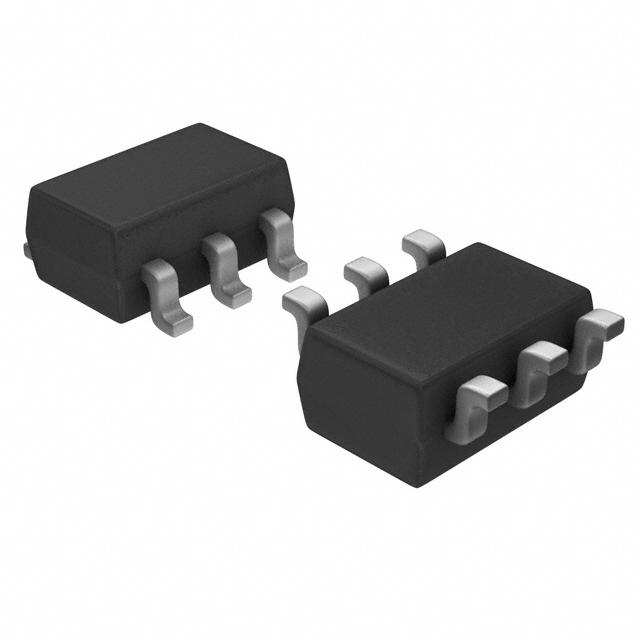

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN6505BDBVR

Conv DC-DC Single Non-Inverting/Inverting/Step Up/Step Down 2.2V to 5.5V 6Pin SOT-23 T/R

Наличие: 5,311 шт.

Адрес доставки: Москва

Цена: ₽ 26,796.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8691034

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 15.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN6505BDBVR характеристики

Атрибут	Значение атрибута
Номенклатура	SN6505BDBVR
Производитель	TI
ЧипСити Номер продукта	CC8691034
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0V ~ 16V
Выходной Ток	1 A
Ток Питания	1.56 mA
Частота Переключения	424 kHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.2 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2.25V ~ 5.5V
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN6505BDBVR описание продукта

The SN6505 is a low-noise, low-EMI push-pull transformer driver, specifically designed for small form factor, isolated power supplies. It drives low-profile, center-tapped transformers from a 2.25 V to 5 V DC power supply. Ultra-low noise and EMI are achieved by slew rate control of the output switch voltage and through Spread Spectrum Clocking (SSC). The SN6505 consists of an oscillator followed by a gate drive circuit that provides the complementary output signals to drive ground-referenced N-channel power switches. The device includes two 1-A Power-MOSFET switches to ensure start-up under heavy loads. The switching clock can also be provided externally for accurate placement of switcher harmonics, or when operating with multiple transformer drivers. The internal protection features include a 1.7A current limiting, under-voltage lockout, thermal shutdown, and break-before-make circuitry. SN6505 includes a soft-start feature that prevents high inrush current during power up with large load capacitors. The SN6505 is available in a small 6-pin SOT23/DBV package. The device operation is characterized for a temperature range from –55°C to 125°C.

Показывать

SN6505BDBVR Даташит PDF

2 страницы, 238 КБ

10/10/2016

просматривать

SN6505BDBVR Другие Даташит

31 страницы, 2072 КБ

просматривать
