SG6105ADZ Купить - Fairchild Контрольный чип источника питания

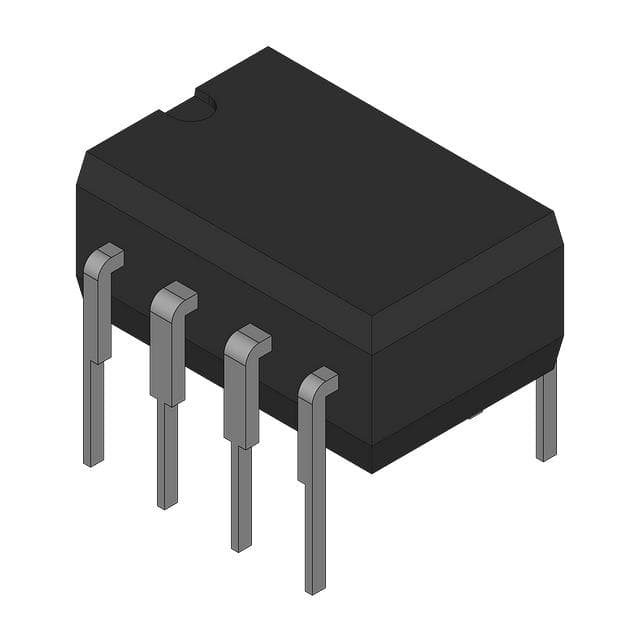

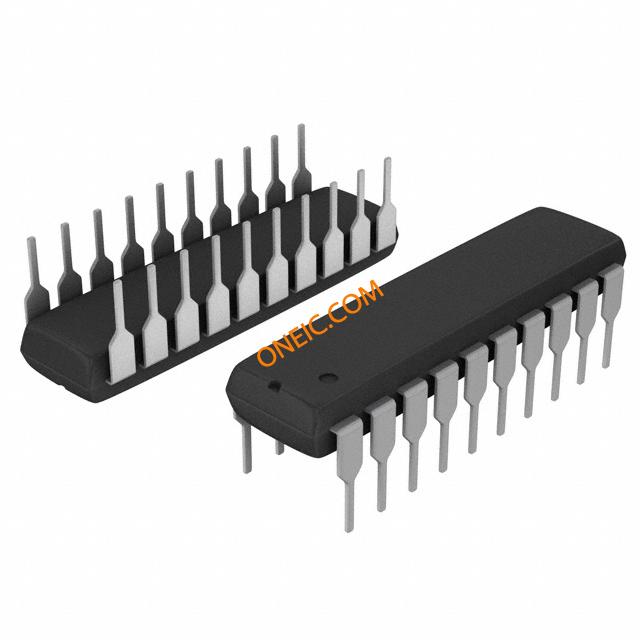

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SG6105ADZ

Fairchild

PMIC - power supply controllers/monitors Fairchild Semiconductor SG6105ADZ 5mA DIP 20

Наличие: 39,088 шт.

Адрес доставки: Москва

Цена: ₽ 28.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC79501304

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SG6105ADZ характеристики

Атрибут	Значение атрибута
Номенклатура	SG6105ADZ
Производитель	Fairchild
ЧипСити Номер продукта	CC79501304
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	DIP-20
Ток Питания	5 mA
Рассеяние Мощности	1.5 W
Пороговое Напряжение	3.3 V, 5 V, 12 V
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1.5 W
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	5 V
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Obsolete
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

SG6105ADZ описание продукта

Description
SG6105A controller is designed for switching-mode power supplies for desktop PCs. It provides all the functions necessary to monitor and control the output of the power supply. Remote ON/OFF control, power-good circuitry, and protection features against over-voltage and over-power are implemented. It directly senses all the output rails for OVP without the need for external dividers. An innovative AC-signal sampling circuitry provides a sufficient power-down warning signal for PG.
Features
PC Half-Bridge (or 494) Power Supply Supervisor + two 431 + PWM
High Integration with Few External Components
Over-Voltage Protection for 3.3V, 5V, and 12V
Under-Voltage Protection for 3.3V, 5V, and 12V
Under-Voltage Protection for -12V and/or -5V
Over-Power and Short-Circuit Protection
Power-Down Warning Circuitry
Power-Good Circuitry
Delay Time for PSON and PG Signal
Remote ON/OFF Function
On-Chip Oscillator and Error Amplifier
Two Shunt Regulators for 3.3V and 5V-Standby
Latching PWM for Cycle-by-Cycle Switching
Push-Pull PWM Operation and Totem Pole Outputs
Soft-Start and Maximum 93% Duty Cycle
Applications
Switching mode power supply for computers:
AT
NLX
SFX (micro-ATX)

Показывать
