SG3524BDW Купить - Microsemi Чип стабилизации напряжения

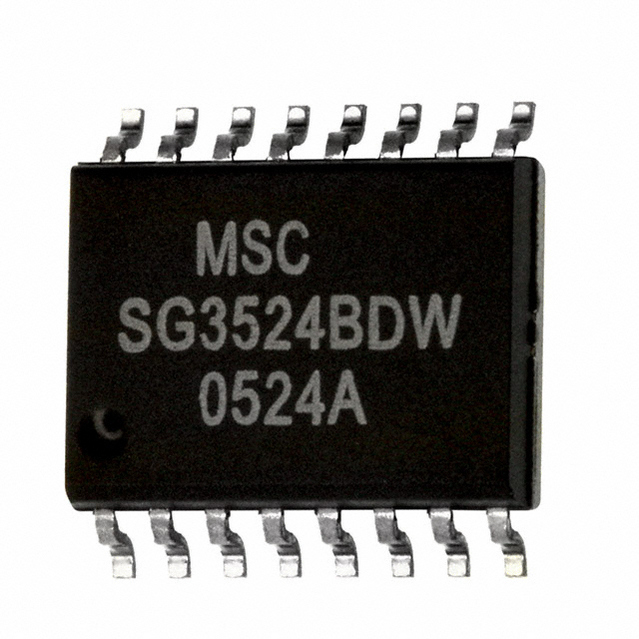

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SG3524BDW

Microsemi

Voltage Mode PWM Controller 19V 100mA 600kHz 16Pin SOIC W

Наличие: 899 шт.

Адрес доставки: Москва

Цена: ₽ 255.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microsemi

ЧипСити Номер продукта:

CC198438500

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SG3524BDW характеристики

Атрибут	Значение атрибута
Номенклатура	SG3524BDW
Производитель	Microsemi
ЧипСити Номер продукта	CC198438500
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	40.0V (max)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	19 V
Ток Покоя	8.00 mA
Время Нарастания	200 ns
Рабочий цикл	49 %
Максимальный рабочий цикл	49 %
Время падения	100 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	7V ~ 40V
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

SG3524BDW описание продукта

DESCRIPTION
The SG1524B is a pulse width modulator for switching power supplies which features improved performance over industry standards like the SG1524. A direct pin-for-pin replacement for the earlier device, it combines advanced processing techniques and circuit design to provide improved reference accuracy, and extended common mode range at the error amplifier and current limit inputs. A DC-coupled flip-flop eliminates triggering and glitch problems, and a PWM data latch prevents edge oscillations. The circuit incorporates true digital shutdown for high speed response, while an undervoltage lockout circuit prevents spurious outputs when the supply voltage is too low for stable operation.
FEATURES
• 7V to 40V operation
• 5V reference trimmed to ±1%
• 100Hz to 400KHz oscillator range
• Excellent external sync capability
• Dual 100mA output transistors
• Wide current limit common mode range
• DC-coupled toggle flip-flop
• PWM data latch
• Undervoltage lockout
• Full double-pulse suppression logic
• 60V output collectors
