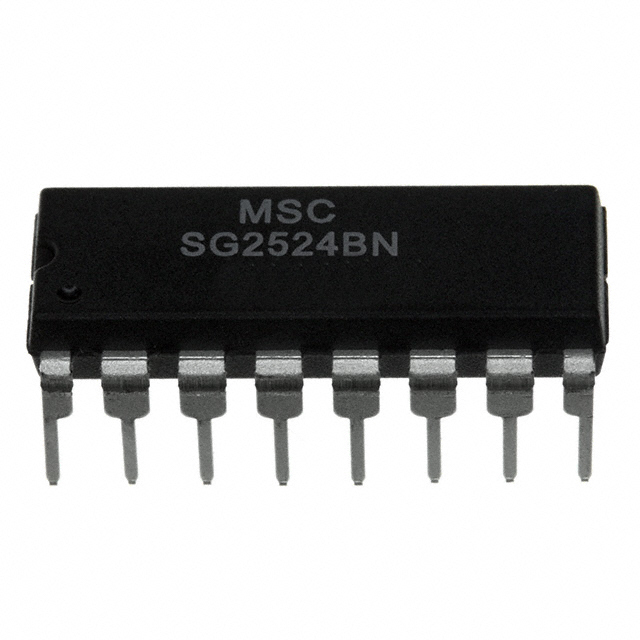

SG2524BN

Microsemi

Voltage Mode PWM Controller 19V 100mA 600kHz 16Pin PDIP

Наличие: 4,736 шт.

Адрес доставки: Москва

Цена: ₽ 354.32

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microsemi

ЧипСити Номер продукта:

CC116464371

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SG2524BN характеристики

Атрибут	Значение атрибута
Номенклатура	SG2524BN
Производитель	Microsemi
ЧипСити Номер продукта	CC116464371
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	40.0V (max)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	19 V
Количество Каналов	2 Channel
Ток Покоя	8.00 mA
Время Нарастания	200 ns
Частота Переключения	50Hz ~ 600kHz
Рабочий цикл	49 %
Максимальный рабочий цикл	49 %
Время падения	100 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	7V ~ 40V
Рабочая Температура	-25℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

SG2524BN описание продукта

DESCRIPTION
The SG1524B is a pulse width modulator for switching power supplies which features improved performance over industry standards like the SG1524. A direct pin-for-pin replacement for the earlier device, it combines advanced processing techniques and circuit design to provide improved reference accuracy, and extended common mode range at the error amplifier and current limit inputs. A DC-coupled flip-flop eliminates triggering and glitch problems, and a PWM data latch prevents edge oscillations. The circuit incorporates true digital shutdown for high speed response, while an undervoltage lockout circuit prevents spurious outputs when the supply voltage is too low for stable operation.
FEATURES
• 7V to 40V operation
• 5V reference trimmed to ±1%
• 100Hz to 400KHz oscillator range
• Excellent external sync capability
• Dual 100mA output transistors
• Wide current limit common mode range
• DC-coupled toggle flip-flop
• PWM data latch
• Undervoltage lockout
• Full double-pulse suppression logic
• 60V output collectors
