AD588AQ Купить - ADI Опорный чип напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

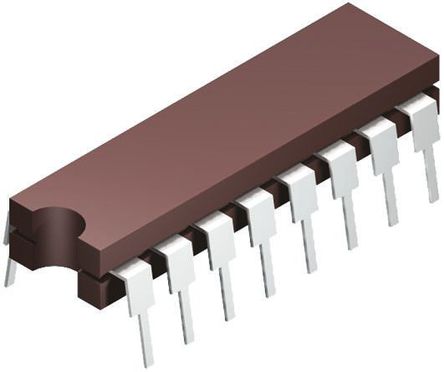

AD588AQ

ADI

V-Ref Programmable ±5V/±10V 10mA 16Pin CDIP Tube

Наличие: 950 шт.

Адрес доставки: Москва

Цена: ₽ 2,635.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC2718450

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD588AQ характеристики

Атрибут	Значение атрибута
Номенклатура	AD588AQ
Производитель	ADI
ЧипСити Номер продукта	CC2718450
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	CDIP-16
Напряжение Питания (DC)	15.0V (max)
Допустимое Отклонение Ёмкости	±0.03 %
Выходное Напряжение	10.0 V, 2.50 V, 5.00 V, 7.50 V
Выходной Ток	10 mA
Ток Питания	10 mA
Количество Каналов	2 Channel
Максимальное входное напряжение	36 V
Выходное напряжение (Макс)	10 V
Выходной ток (Макс)	10 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
точность	±3 mV
Входное напряжение	10.8V ~ 36V
Длина	21.34 mm
Ширина	7.87 mm
Высота	3.56 mm
Рабочая Температура	-25℃ ~ 85℃ (TA)
Коэффициент Температуры	±3 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD588AQ описание продукта

Product Details
The AD588 represents a major advance in state-of-the-art monolithic voltage references. Low initial error and low temperature drift give the AD588 absolute accuracy performance previously not available in monolithic form. The AD588 uses a proprietary ion-implanted, buried Zener diode and laser-wafer drift trimming of high stability thin film resistors to provide outstanding performance.
The AD588 includes the basic reference cell and three additional amplifiers that provide pin programmable output ranges. The amplifiers are laser trimmed for low offset and low drift to maintain the accuracy of the reference. The amplifiers are configured to allow Kelvin connections to the load and/or boosters for driving long lines or high current loads, delivering the full accuracy of the AD588 where it is required in the application circuit.
The low initial error allows the AD588 to be used as a system reference in precision measurement applications requiring 12-bit absolute accuracy. In such systems, the AD588 can provide a known voltage for system calibration in software. The low drift also allows compensation for the drift of other components in a system. Manual system calibration and the cost of periodic recalibration can, therefore, be eliminated. Furthermore, the mechanical instability of a trimming potentiometer and the potential for improper calibration can be eliminated by using the AD588 in conjunction with auto calibration software.
The AD588 is available in seven versions. The AD588JQ and AD588KQ are packaged in a 16-lead CERDIP and are specified for 0°C to +70°C operation. The AD588AQ and AD588BQ are packaged in a 16-lead CERDIP, and the AD588ARWZ is packaged in a 16-lead SOIC, and they are specified for the −25°C to +85°C industrial temperature range. The ceramic AD588TE and AD588TQ grades are specified for the full military/aerospace temperature range.
**Product Highlights**
1. The AD588 offers 12-bit absolute accuracy without any user adjustments. Optional fine-trim connections are provided for applications requiring higher precision. The fine trimming does not alter the operating conditions of the Zener or the buffer amplifiers, and so does not increase the temperature drift.
2. Output noise of the AD588 is very low, typically 6 μV p-p. A pin is provided for additional noise filtering using an external capacitor.
3. A precision ±5 V tracking mode with Kelvin output connections is available with no external components. Tracking error is less than 1 mV, and a fine trim is available for applications requiring exact symmetry between the +5 V and −5 V outputs.
4. Pin strapping capability allows configuration of a wide variety of outputs: ±5 V, +5 V, +10 V, −5 V, and −10 V dual outputs or +5 V, −5 V, +10 V, and −10 V single outputs.
### Features and Benefits
Low drift: 1.5 ppm/°C
Low initial error: 1 mV
Pin programmable output
+10 V, +5 V, ±5 V tracking, −5 V, −10 V
|
Flexible output force and sense terminals
High impedance ground sense
SOIC_W-16 and CERDIP-16 packages
MIL-STD-883-compliant versions available
---|---

Показывать

AD588AQ Даташит PDF

20 страницы, 511 КБ

03/28/2012

просматривать

AD588AQ Справочное руководство пользователя

21 страницы, 662 КБ

11/17/2015

просматривать

AD588AQ Справочное руководство пользователя

21 страницы, 663 КБ

11/17/2015

просматривать

AD588AQ Справочное руководство пользователя

20 страницы, 538 КБ

11/17/2015

просматривать

AD588AQ Справочное руководство пользователя

20 страницы, 499 КБ

10/07/2010

просматривать

AD588AQ Справочное руководство пользователя

20 страницы, 491 КБ

10/07/2010

просматривать

AD588AQ Справочное руководство пользователя

20 страницы, 555 КБ

11/18/2009

просматривать

AD588AQ Справочное руководство пользователя

2 страницы, 238 КБ

12/23/2003

просматривать

AD588AQ Другие Даташит

21 страницы, 575 КБ

11/13/2018

просматривать

AD588AQ Другие Даташит

4 страницы, 582 КБ

просматривать

AD588AQ Другие Даташит

1 страницы, 259 КБ

просматривать

AD588AQ Параметры описания функции

12 страницы, 137 КБ

01/24/2013

просматривать
