RT114024

TE Connectivity

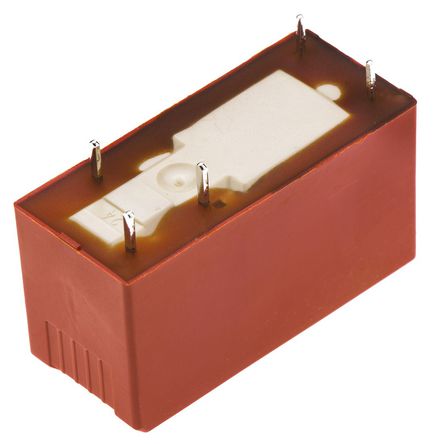

Power Relay 24VDC 12A SPDT (( 29mm 12.7mm 15.7mm)) Through Hole

Наличие: 1,039 шт.

Адрес доставки: Москва

Цена: ₽ 205.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

TE Connectivity

ЧипСити Номер продукта:

CC7598804

Категория продукта:

Реле Мощности

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

RT114024 характеристики

Атрибут	Значение атрибута
Номенклатура	RT114024
Производитель	TE Connectivity
ЧипСити Номер продукта	CC7598804
Категория продукта	Реле Мощности
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin
Корпус/Пакет	-
Номинальное Напряжение (AC)	250 V
Номинальный Ток	12 A
Входное Напряжение (DC)	24.0 V
Тип Контактов	SPDT
Потребляемая Мощность	400 mW
Напряжение Отпадания	2.40 V
Номинальный Ток Контактов	12 A
Напряжение Катушки	24 VDC
Ток Катушки	16.7 mA
Мощность Катушки (DC)	400 mW
Сопротивление Катушки	1.44 kΩ
Напряжение катушки (DC)	24 V
Максимальный Ток Переключения	12 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Уровень напряжения	24 VDC
Длина	29 mm
Ширина	12.7 mm
Высота	15.7 mm
Материал Контакта	Silver Nickel
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ELV Комплаенс	Compliant
REACH SVHC Комплаенс	No SVHC
HTS кодекс	8536410050
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

RT114024 описание продукта

The Power PCB Relay RT1 series from TE Connectivity are through hole PCB relays used for general purpose applications. These relays are used in boiler control, timers, garage door control, POS automation and interface modules.
SPDT or SPST-NO contact configurations
AC and DC coils available based on ordering
Switching capacity of 12A or 16A at 250VAC based on versions
5KV/10mm isolation between coil and contact
Ambient temperature of 85°C (DC coil)
WG version has product in accordance to IEC 60335-1
Reflow version for THR (Through-Hole Reflow) soldering process
Compliance to VDE, UL, CSA and CQC standards
Available in flux proof and wash tight version
Class F coil isolation

Показывать

RT114024 Даташит PDF

4 страницы, 486 КБ

11/26/2014

5 страницы, 538 КБ

4 страницы, 488 КБ

11/26/2014

просматривать

RT114024 Даташит PDF

5 страницы, 486 КБ

02/09/2017

просматривать

RT114024 Даташит PDF

4 страницы, 319 КБ

10/30/2015

просматривать

RT114024 Даташит PDF

4 страницы, 488 КБ

11/26/2014

просматривать

RT114024 Другие Даташит

5 страницы, 100 КБ

просматривать

RT114024 Другие Даташит

1 страницы, 85 КБ

08/10/2017

просматривать

RT114024 Другие Даташит

1 страницы, 87 КБ

12/06/2012

просматривать

RT114024 Параметры описания функции

19 страницы, 586 КБ

05/23/2018

просматривать

RT114024 Файл уведомления

36 страницы, 43 КБ

05/04/2020

просматривать

RT114024 Каталог продукции

4 страницы, 526 КБ

04/06/2018

просматривать
