REF43FZ Купить - ADI Опорный чип напряжения

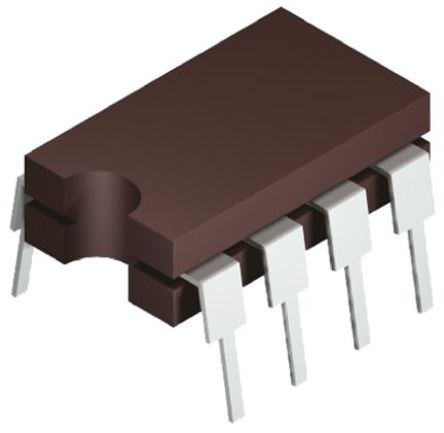

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

REF43FZ

ADI

V-Ref Precision 2.5V 20mA 8Pin CDIP Tube

Наличие: 1,136 шт.

Адрес доставки: Москва

Цена: ₽ 1,228.37

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC2627858

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

REF43FZ характеристики

Атрибут	Значение атрибута
Номенклатура	REF43FZ
Производитель	ADI
ЧипСити Номер продукта	CC2627858
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	CDIP-8
Допустимое Отклонение Ёмкости	±0.06 %
Входное Напряжение (DC)	4.50V ~ 40.0V
Выходное Напряжение	2.5 V
Выходной Ток	20 mA
Ток Питания	450 µA
Количество Каналов	1 Channel
Максимальное входное напряжение	40 V
Выходное напряжение (Макс)	2.5015 V
Выходное напряжение (мин)	2.5 V
Выходной ток (Макс)	20 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±0.06 %
Входное напряжение	4.5V ~ 40V
Длина	10.29 mm
Ширина	7.87 mm
Высота	3.56 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Коэффициент Температуры	±10 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

REF43FZ описание продукта

Product Details
The REF43 is a low-power precision reference providing a stable +2.5V output independent of variations in supply voltage, load conditions or ambient temperature. It is suitable as a reference level for 8, 10 and 12-bit data acuisition systems, or wherever a stable, know voltage is required.
Tight output tolerances and low thermal drift are assured by zener-zap trimming of both outout voltage and its temperature coefficient. A unique curvature correction circuit reduces the thermal curvature which is characteristic of many previous bandgap references.
### Features and Benefits
+2.5 Volt Output: ±0.05% Max
Low Temperature Coefficient: 10 ppm/°C Max
Excellent Regulation
Load Regulation: 20 ppm/mA Max
Line Regulation: 2 ppm/V Max
Supply Current: 450µA Max
Temperature Voltage Output: +1.9mV/°C
Operating Voltage Range: +4.5V to +40V
Extended Industrial Temp Range: -40°C to +85°C
Available in Die Form
