REF3030AIDBZR Купить - TI Опорный чип напряжения

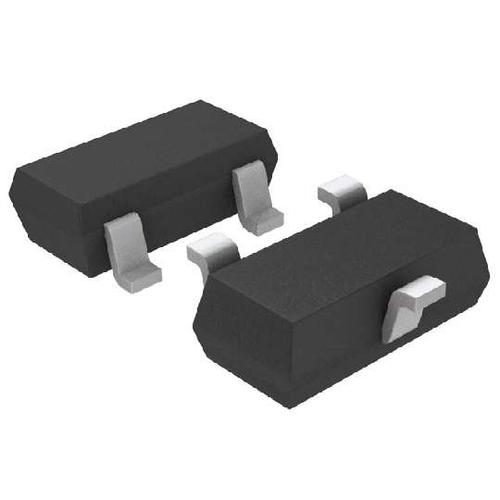

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

REF3030AIDBZR

Series Voltage Reference 3V 50ppm/Degrees C, 50uA in SOT23-3 Series (Bandgap) Voltage Reference V-Ref Precision 3V 25mA 3Pin SOT-23 T/R

Наличие: 40 шт.

Адрес доставки: Москва

Цена: ₽ 10.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC163200

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

REF3030AIDBZR характеристики

Атрибут	Значение атрибута
Номенклатура	REF3030AIDBZR
Производитель	TI
ЧипСити Номер продукта	CC163200
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Допустимое Отклонение Ёмкости	±0.2 %
Входное Напряжение (DC)	3.05V ~ 5.50V
Выходное Напряжение	3 V
Выходной Ток	25 mA
Ток Питания	50 µA
Количество Каналов	1 Channel
Количество Стежков	3 Position
Ток Покоя	42.0 µA
Максимальное входное напряжение	7 V
Выходное напряжение (Макс)	3 V
Выходное напряжение (мин)	3 V
Выходной ток (Макс)	25 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	0.2 %
Входное напряжение	3.05V ~ 5.5V
Длина	2.92 mm
Ширина	1.3 mm
Высота	1.02 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Коэффициент Температуры	±75 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

REF3030AIDBZR описание продукта

DESCRIPTION
The REF30xx is a precision, low power, low voltage dropout voltage reference family available in a tiny SOT23-3.
The REF30xx small size and low power consumption (50µA max) make it ideal for portable and battery-powered applications. The REF30xx does not require a load capacitor, but is
stable with any capacitive load.
Unloaded, the REF30xx can be operated with supplies within 1mV of output voltage. All models are specified for the wide temperature range, –40°C to +125°C.
FEATURES
● MicroSIZE PACKAGE: SOT23-3
●LOW DROPOUT: 1mV
●HIGH OUTPUT CURRENT: 25mA
●HIGH ACCURACY: 0.2%
●LOW IQ: 50µA max
● EXCELLENT SPECIFIED DRIFT PERFORMANCE:
50ppm/°C (max) from 0°C to +70°C
75ppm/°C (max) from –40°C to +125°C
APPLICATIONS
●PORTABLE, BATTERY-POWERED EQUIPMENT
●DATA ACQUISITION SYSTEMS
●MEDICAL EQUIPMENT
●HAND-HELD TEST EQUIPMENT
