| Атрибут | Значение атрибута | |
|---|---|---|

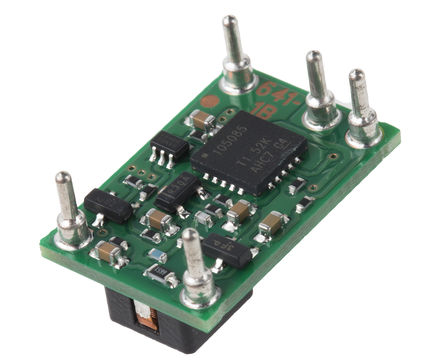

| Номенклатура | PTN78000HAH | |
| Производитель | TI | |
| ЧипСити Номер продукта | CC4760228 | |
| Категория продукта | Преобразователь DC-DC | |
| Даташит | Datasheet | |
| 3D модель | 3D модель | |
| Стиль Монтажа | Through Hole | |
| Количество Выводов | 5 Pin | |
| Корпус/Пакет | DIP-5 | |
| Напряжение Питания (DC) | 20.0 V | |
| Номинальная Мощность | 22.5 W | |
| Количество Выходных Интерфейсов | 1 Output | |
| Входное Напряжение (DC) | 15.0V ~ 36.0V | |
| Выходное Напряжение | 11.85V ~ 22V | |
| Выходной Ток | 1.5 A | |
| Количество Регулируемых Выходов | 1 Output | |
| Выходная Мощность | 22.5 W | |
| Частота Переключения | 440kHz ~ 660kHz | |
| Топология | Buck | |
| Максимальное входное напряжение | 36 V | |
| Входное напряжение (мин) | 15 V | |
| Входное напряжение (макс. Постоянный ток) | 36 V | |
| Входное напряжение (мин мин.) | 15 v | |
| Выходное напряжение (Макс) | 22 V | |
| Выходное напряжение (мин) | 11.85 V | |
| Выходной ток (Макс) | 1.5 A | |
| Максимальная входная мощность | 22.5 W | |
| Рабочая температура (Макс) | 85 ℃ | |
| Рабочая температура (мин) | -40 ℃ | |
| Напряжение питания | 24 V | |
| Входное напряжение | 15V ~ 36V | |
| Длина | 18.92 mm | |
| Ширина | 12.57 mm | |
| Высота | 8.5 mm | |
| Рабочая Температура | -40℃ ~ 85℃ | |
| Жизненный Цикл Продукта | Active | |
| Упаковка | Tray | |
| RoHS Комплаенс | RoHS Compliant | |
| Бессвинцовая Статус | Lead Free | |
| REACH SVHC Комплаенс | No SVHC | |
| REACH SVHC Compliance Edition | 2014/12/17 | |
| ECCN кодекс | EAR99 | |
|
