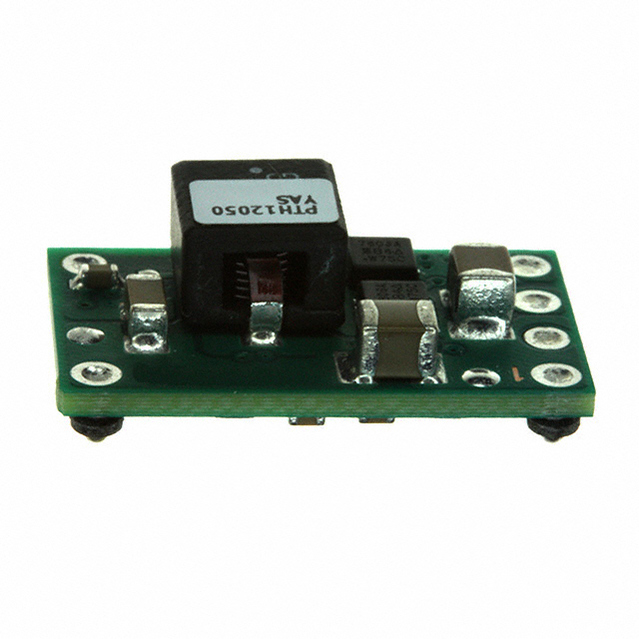

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PTH12050YAS

Module DC-DC 12Vin 1Out 0.55V to 1.8V 6A 6Pin DIP SMD Module Tray

Наличие: 388 шт.

Адрес доставки:

Цена: ₽ 1,318.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC76429910

Категория продукта:

Преобразователь DC-DC

3D модель

Оплата:

Обновлено 28.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PTH12050YAS характеристики

Атрибут	Значение атрибута
Номенклатура	PTH12050YAS
Производитель	TI
ЧипСити Номер продукта	CC76429910
Категория продукта	Преобразователь DC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SMD-6
Напряжение Питания (DC)	12.0 V
Номинальная Мощность	10 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	10.8V ~ 13.2V
Выходное Напряжение	0.55V ~ 1.8V
Выходной Ток	6 A
Класс Огнеопасности	UL 94 V-0
Ток Покоя	10.0 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	200kHz ~ 300kHz
Топология	Buck
Максимальное входное напряжение	13.2 V
Входное напряжение (мин)	10.8 V
Выходной ток (Макс)	6 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	10.8V ~ 13.2V
Длина	22.1 mm
Ширина	12.6 mm
Высота	8.25 mm
Вес	2.90 g
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

PTH12050YAS описание продукта

The PTHxx050Y are a series of ready-to-use switching regulator modules from Texas Instruments designed specifically for bus termination in DDR and QDR memory applications. Operating from either a 3.3-V, 5-V or 12-V input, the modules generate a VTT output that will source or sink up to 6 A of current (8 A transient) to accurately track their VREF input. VTT is the required bus termination supply voltage, and VREF is the reference voltage for the memory and chipset bus receiver comparators. VREF is usually set to half the VDDQ power supply voltage.
Both the PTHxx050Y series employs an actively switched synchronous rectifier output to provide state-of-the-art step-down switching conversion. The products are small in size (0.87 in × 0.5 in), and are an ideal choice where space, performance, and high efficiency are desired, along with the convenience of a ready-to-use module.
Operating features include an on/off inhibit and output over-current protection (source mode only). The on/off inhibit feature allows the VTT bus to be turned off to save power in a standby mode of operation.
Package options include both through-hole and surface mount configurations.
