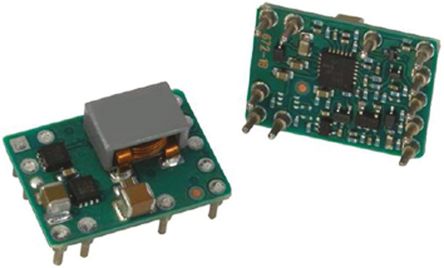

PTH08T241WAD

Module DC-DC 1Out 0.69V to 5.5V 10A 11Pin DIP Module

Наличие: 417 шт.

Адрес доставки: Москва

Цена: ₽ 1,934.67

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9737103

Категория продукта:

Преобразователь DC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PTH08T241WAD характеристики

Атрибут	Значение атрибута
Номенклатура	PTH08T241WAD
Производитель	TI
ЧипСити Номер продукта	CC9737103
Категория продукта	Преобразователь DC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	11 Pin
Корпус/Пакет	DIP-11
Напряжение Питания (DC)	5.00 V
Номинальная Мощность	55 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	4.50V ~ 14.0V
Выходное Напряжение	0.69V ~ 5.5V
Выходной Ток	10 A
Класс Огнеопасности	UL 94 V-0
Количество Регулируемых Выходов	1 Output
Топология	Buck
Максимальное входное напряжение	14 V
Входное напряжение (мин)	4.5 V
Входное напряжение (макс. Постоянный ток)	14 V
Входное напряжение (мин мин.)	4.5 v
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	690 mV
Выходной ток (Макс)	10 A
Выходной ток (мин)	0 A
Максимальная входная мощность	55 W
Максимальная входная мощность	55 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.5V ~ 14V
Длина	22.1 mm
Ширина	15.75 mm
Высота	8.5 mm
Вес	5.00 g
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PTH08T241WAD описание продукта

The PTH08T241WAD is a 1-output 55W through hole-mount non-isolated Adjust Power Module with TurboTrans™. This module represents the 2nd generation of the popular PTH series power modules and includes a reduced footprint and additional features. The PTH08T241W is optimized to be used with all ceramic capacitors. Operating from an input voltage range of 4.5 to 14V, the PTH08T241W requires a single resistor to set the output voltage to any value over the range, 0.69 to 5.5V. The wide input voltage range makes the PTH08T241W particularly suitable for advanced computing and server applications that utilize a loosely regulated 8 to 12V intermediate distribution bus. Additionally, the wide input voltage range increases design flexibility by supporting operation with tightly regulated 5, 8 or 12V intermediate bus architectures. The module incorporates a comprehensive list of features. Output over-current and over-temperature shutdown protects against most load faults.
High performance
Output overcurrent protection (non-latching, auto-reset)
Pre-bias start-up
ON/OFF inhibit
Differential output voltage remote sense
Adjustable under-voltage lockout
Auto-Track sequencing
Point-of-load alliance (POLA) compatible
Designed to meet ultra-fast transient requirements up to 300A/µs
SmartSync technology
Ceramic cap version
±1.5% Total output voltage variation
96% Efficiency
