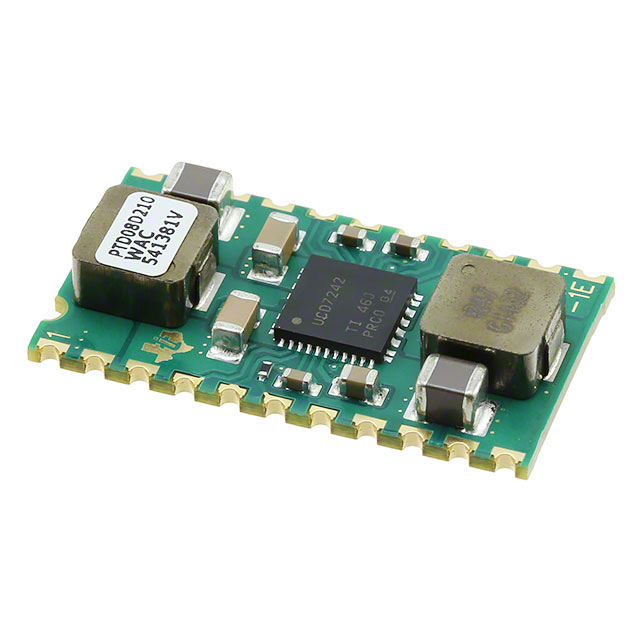

PTD08D210WAC

Module DC-DC 2Out 0.7V to 3.6V 10A 22Pin DIP SMD Module Tray

Наличие: 806 шт.

Адрес доставки: Москва

Цена: ₽ 1,959.75

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7403988

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PTD08D210WAC характеристики

Атрибут	Значение атрибута
Номенклатура	PTD08D210WAC
Производитель	TI
ЧипСити Номер продукта	CC7403988
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	22 Pin
Корпус/Пакет	SMD-22
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	0.7V ~ 3.6V
Выходной Ток	10 A
Количество Регулируемых Выходов	2 Output
Частота Переключения	500kHz ~ 1000kHz
Топология	Buck
Максимальное входное напряжение	14 V
Входное напряжение (мин)	4.75 V
Выходной ток (Макс)	10A, 10A
Максимальная входная мощность	72 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.75V ~ 14V
Высота	6 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

PTD08D210WAC описание продукта

The PTD08D210W is a high-performance dual 10-A output, non-isolated digital PowerTrain™ module. This module is the power conversion section of a digital power system which incorporates TI"s UCD7242 MOSFET/driver IC. The PTD08D210W must be used in conjunction with a digital power controller such as the UCD9240, UCD9220 or UCD9110 family. The PTD08D210W receives control signals from the digital controller and provides parametric and status information back to the digital controller. Together, PowerTrain modules and a digital power controller form a sophisticated, robust, and easily configured power management solution.
Operating from an input voltage range of 4.75 V to 14 V, the PTD08D210W provides step-down power conversion to a wide range of output voltages from, 0.7 V to 3.6 V. The wide input voltage range makes the PTD08D210W particularly suitable for advanced computing and server applications that utilize a loosely regulated 8-V, 9.6-V or 12-V intermediate distribution bus. Additionally, the wide input voltage range increases design flexibility by supporting operation with tightly regulated 5-V or 12-V intermediate bus architectures.
The module incorporates output over-current and temperature monitoring which protects against most load faults. Output current and module temperature signals are provided for the digital controller to permit user defined over-current and over-temperature warning and fault scerarios.
The module uses single-sided, pin-less surface mount construction to provide a low profile and compact footprint. The package is lead (Pb) - free and RoHS View datasheet View product folder

Показывать

PTD08D210WAC Даташит PDF

19 страницы, 444 КБ

11/26/2014

просматривать

PTD08D210WAC Даташит PDF

19 страницы, 481 КБ

05/17/2011

просматривать

PTD08D210WAC Даташит PDF

19 страницы, 535 КБ

03/29/2012

просматривать
