L2293Q Купить - ST Microelectronics Драйвер FET

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

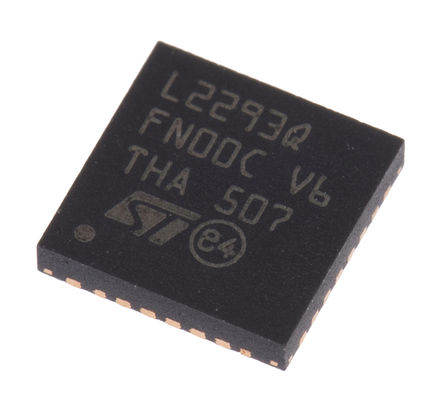

L2293Q

ST Microelectronics

MOSFET DRVR 1.2A 4Out H Brdg Non-Inv 32Pin VFQFPN EP Tube

Наличие: 1,064 шт.

Адрес доставки: Москва

Цена: ₽ 487.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC61225268

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L2293Q характеристики

Атрибут	Значение атрибута
Номенклатура	L2293Q
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC61225268
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	VFQFN-32
Количество Выходных Интерфейсов	4 Output
Выходной Ток	600 mA
Рассеяние Мощности	4000 mW
Выходной ток (Макс)	1.2 A
Время падения (Макс)	250 ns
Время падения (Макс)	250 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-20 ℃
Рассеиваемая Мощность (Макс)	4000 mW
Напряжение питания	2.8V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	2.8 V
Длина	5 mm
Ширина	5 mm
Рабочая Температура	-20℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L2293Q описание продукта

The device is a monolithic integrated high voltage, high current four channel driver designed to accept standard DTL or TTL logic levels and drive inductive loads (such as relays solenoides, DC and stepping motors) and switching power transistors.
To simplify use as two bridges each pair of channels is equipped with an enable input. A separate supply input is provided for the logic, allowing operation at a lower voltage and internal clamp diodes are included.
This device is suitable for use in switching applications at frequencies up to 5 kHz.
The L2293Q is assembled in a VFQFPN-32L 5x5 package which has exposed pad available for heatsinking.
**Key Features**
Internal clamp diodes
600 mA output current capability per channel
Enable facility
1.2 A peak output current (non repetitive) per channel
Logical \"0\" input voltage up to 1.5 V (high noise immunity)
Overtemperature protection
