PCF8575PWR Купить - TI Чип интерфейса

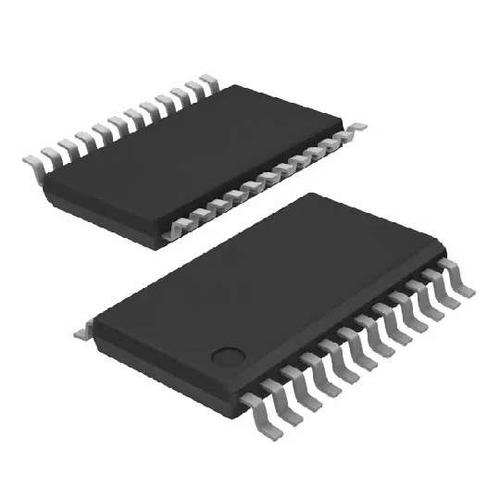

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCF8575PWR

TEXAS INSTRUMENTS PCF8575PWR I/O Expander, 16Bit, 400kHz, I2C, SMBus, 2.5V, 5.5V, TSSOP

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 132.48

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6812544

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCF8575PWR характеристики

Атрибут	Значение атрибута
Номенклатура	PCF8575PWR
Производитель	TI
ЧипСити Номер продукта	CC6812544
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	2.50V ~ 5.50V
Количество Выходных Интерфейсов	16 Output
Ток Питания	10.0 µA
Количество Стежков	24 Position
Тактовая Частота	400 kHz
Количество Битов	16 Bit
Узлы Напряжения	5.50 V, 3.60 V, 2.70 V, 2.50 V
Количество входов и выходов	16 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.5 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCF8575PWR описание продукта

The PCF8575PWR is a remote 16-bit I²C and SMBus I/O Expander with interrupt output designed for VCC operation. The PCF8575 device provides general-purpose remote I/O expansion for most microcontroller families by way of the I²C interface (serial clock (SCL), serial data (SDA)). The device features a 16-bit quasi-bidirectional input/output (I/O) port (P07-P00, P17-P10), including latched outputs with high-current drive capability for directly driving LEDs. Each quasi-bidirectional I/O can be used as an input or output without the use of a data-direction control signal. At power on, the I/Os are high. In this mode, only a current source to VCC is active.
10µA Maximum low standby-current consumption
I²C to parallel port expander
Open-drain interrupt output
Compatible with most microcontrollers
Latched outputs with high-current drive capability for directly driving LEDs
Latch-up performance exceeds 100mA per JESD 78
ESD protection exceeds JESD 22
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
