PCA9622DR,118 Купить - NXP Драйвер LED

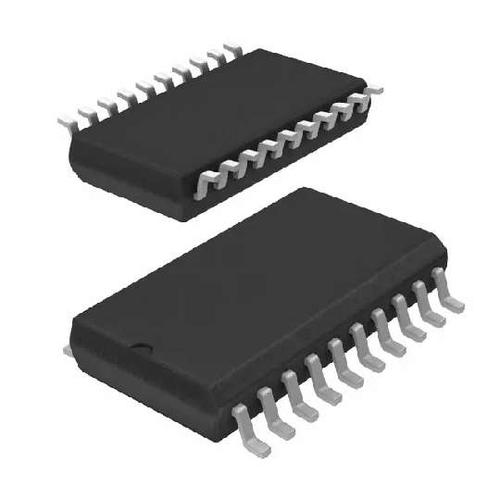

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCA9622DR,118

NXP

NXP PCA9622DR,118 LED Driver, 2.3V to 5.5V input, 16Outputs, 1MHz switch-freq., 40V/100mA out, TSSOP-32

Наличие: 261 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 281.17

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

NXP

ЧипСити Номер продукта:

CC4134767

Категория продукта:

Драйвер LED

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

PCA9622DR,118 характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9622DR,118
Производитель	NXP
ЧипСити Номер продукта	CC4134767
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	TSSOP-32
Частота	100kHz ~ 1MHz
Количество Выходных Интерфейсов	16 Output
Входное Напряжение (DC)	2.30V ~ 5.50V
Выходное Напряжение	40 V
Выходной Ток	100 mA
Ток Питания	10000 mA
Количество Стежков	32 Position
Рассеяние Мощности	1800 W
Частота Переключения	1 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.3 V
Выходное напряжение (Макс)	40 V
Выходной ток (Макс)	100 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1800 mW
Напряжение питания	2.3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

PCA9622DR,118 описание продукта

Overview
The PCA9622 is an I²C-bus controlled 16-bit LED driver optimized for voltage switch dimming and blinking 100 mA Red/Green/Blue/Amber (RGBA) LEDs. Each LED output has its own 8-bit resolution (256 steps) fixed frequency individual PWM controller that operates at 97 kHz with a duty cycle that is adjustable from 0 % to 99.6 % to allow the LED to be set to a specific brightness value. An additional 8-bit resolution (256 steps) group PWM controller has both a fixed frequency of 190 Hz and an adjustable frequency between 24 Hz to once every 10.73 seconds with a duty cycle that is adjustable from 0 % to 99.6 % that is used to either dim or blink all LEDs with the same value.
Each LED output can be off, on (no PWM control), set at its individual PWM controller value or at both individual and group PWM controller values. The PCA9622 operates with a supply voltage range of 2.3 V to 5.5 V and the 100 mA open-drain outputs allow voltages up to 40 V.
The PCA9622 is one of the first LED controller devices in a new Fast-mode Plus (Fm+) family. Fm+ devices offer higher frequency (up to 1 MHz) and more densely populated bus operation (up to 4000 pF).
The active LOW Output Enable input pin (OE) blinks all the LED outputs and can be used to externally PWM the outputs, which is useful when multiple devices need to be dimmed or blinked together without using software control.
Software programmable LED Group and three Sub Call I²C-bus addresses allow all or defined groups of PCA9622 devices to respond to a common I²C-bus address, allowing for example, all red LEDs to be turned on or off at the same time or marquee chasing effect, thus minimizing I²C-bus commands. Seven hardware address pins allow up to 126 devices on the same bus.
The Software Reset (SWRST) Call allows the master to perform a reset of the PCA9622 through the I²C-bus, identical to the Power-On Reset (POR) that initializes the registers to their default state causing the outputs to be set HIGH (LED off). This allows an easy and quick way to reconfigure all device registers to the same condition.
The PCA9622, PCA9625 and PCA9635 software is identical and if the PCA9622 on-chip 100 mA NAND FETs do not provide enough current or voltage to drive the LEDs, then the PCA9635 with larger current or higher voltage external drivers can be used.
MoreLess
## Features
* 16 LED drivers. Each output programmable at:
* Off
* On
* Programmable LED brightness
* Programmable group dimming/blinking mixed with individual LED brightness
* 1 MHz Fast-mode Plus compatible I²C-bus interface with 30 mA high drive capability on SDA output for driving high capacitive buses
* 256-step (8-bit) linear programmable brightness per LED output varying from fully off (default) to maximum brightness using a 97 kHz PWM signal
* 256-step group brightness control allows general dimming (using a 190 Hz PWM signal) from fully off to maximum brightness (default)
* 256-step group blinking with frequency programmable from 24 Hz to 10.73 s and duty cycle from 0 % to 99.6 %
* Sixteen open-drain outputs can sink between 0 mA to 100 mA and are tolerant to a maximum off state voltage of 40 V. No input function.
* Output state change programmable on the Acknowledge or the STOP Command to update outputs byte-by-byte or all at the same time (default to "Change on STOP").
* Active LOW Output Enable (OE) input pin allows for hardware blinking and dimming of the LEDs
* 7 hardware address pins allow 126 PCA9622 devices to be connected to the same I²C-bus and to be individually programmed
* 4 software programmable I²C-bus addresses (one LED Group Call address and three LED Sub Call addresses) allow groups of devices to be addressed at the same time in any combination (for example, one register used for "All Call" so that all the PCA9622s on the I²C-bus can be addressed at the same time and the second register used for three different addresses so that 1/3 of all devices on the bus can be addressed at the same time in a group). Software enable and disable for I²C-bus address.
* Software Reset feature (SWRST Call) allows the device to be reset through the I²C-bus
* 25 MHz internal oscillator requires no external components
* Internal power-on reset
* Noise filter on SDA/SCL inputs
* No glitch on power-up
* Supports hot insertion
* Low standby current
* Operating power supply voltage (VDD) range of 2.3 V to 5.5 V
* 5.5 V tolerant inputs on non-LED pins
* -40 °C to +85 °C operation
* ESD protection exceeds 2000 V HBM per JESD22-A114 and 1000 V CDM per JESD22-C101
* Latch-up testing is done to JEDEC Standard JESD78 which exceeds 100 mA
* Package offered: TSSOP32
## Target Applications
* RGB or RGBA LED drivers
* LED status information
* LED displays
* LCD backlights
* Keypad backlights for cellular phones or handheld devices
## Features
