PCA9544APW Купить - TI Чип аналогового переключателя

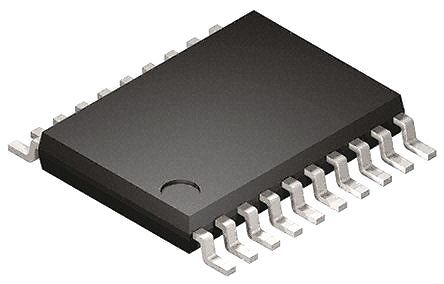

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCA9544APW

TEXAS INSTRUMENTS PCA9544APW Analog Multiplexer, 4:1, 1 Circuit, 30Ω, 10μA, 2.3V to 5.5V, TSSOP-20

Наличие: 1,018 шт.

Адрес доставки: Москва

Цена: ₽ 97.99

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6914777

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9544APW характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9544APW
Производитель	TI
ЧипСити Номер продукта	CC6914777
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Напряжение Питания (DC)	2.30V ~ 5.50V
Количество Выходных Интерфейсов	1 Output
Ток Питания	3 µA
Количество Цепей	4 Circuit
Количество Стежков	20 Position
Время Задержки Распространения	1.00 ns
Рассеяние Мощности	400 mW
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	400 mW
Напряжение питания	2.3V ~ 5.5V
Длина	6.6 mm
Ширина	4.5 mm
Высота	1.05 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCA9544APW описание продукта

The PCA9544APW is a quad bidirectional Translating Switch controlled via the I²C bus. The SCL/SDA upstream pair fans out to four downstream pairs or channels. One SCL/SDA pair can be selected at a time and this is determined by the contents of the programmable control register. Four interrupt inputs (INT3\\-INT0\\), one for each of the downstream pairs, are provided. One interrupt output (INT\\) acts as an AND of the four interrupt inputs. A power-ON reset function puts the registers in their default state and initializes the I²C state machine, with no channel selected. The pass gates of the switches are constructed such that the VCC pin can be used to limit the maximum high voltage, which will be passed by the PCA9544A. External pull-up resistors pull the bus up to the desired voltage level for each channel.
Active-low interrupt output
Three address pins, allowing up to eight devices on the I²C bus
Channel selection via I²C bus
Power up with all switch channels deselected
Low RON switches
Allows voltage-level translation between 1.8V, 2.5V, 3.3V and 5V buses
No glitch on power up
Supports hot insertion
Low standby current
5.5V Tolerant inputs
0 to 400kHz Clock frequency
Latch-Up performance exceeds 100mA per JESD 78
ESD Protection Exceeds JESD 22
