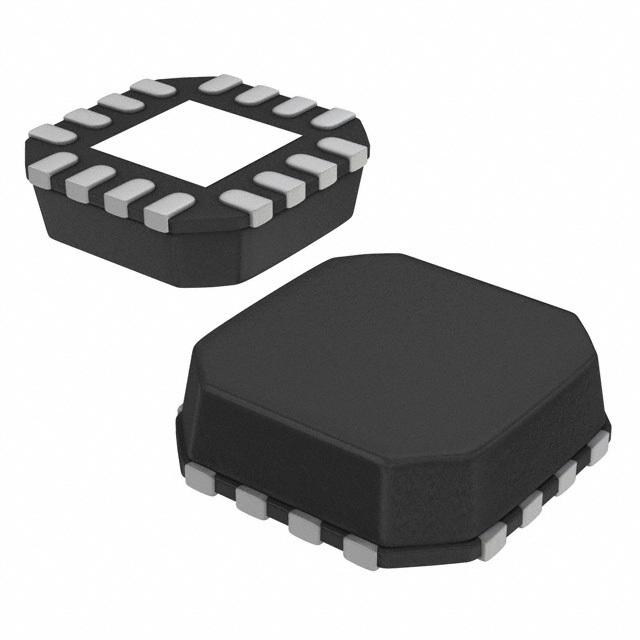

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCA9538ABSHP

NXP

I2C/SMBus GPIO Expander 100kHz/400kHz 5.5V 16Pin HVQFN EP T/R

Наличие: 16,969 шт.

Адрес доставки: Москва

Цена: ₽ 122.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC11188923

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9538ABSHP характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9538ABSHP
Производитель	NXP
ЧипСити Номер продукта	CC11188923
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	HVQFN-16
Выходной Ток	25 mA
Количество Стежков	16 Position
Тактовая Частота	400 kHz
Рассеяние Мощности	200 mW
Количество входов и выходов	8 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

PCA9538ABSHP описание продукта

General description
The PCA9538A is a low-voltage 8-bit General Purpose Input/Output (GPIO) expander with interrupt and reset for I2C-bus/SMBus applications. NXP I/O expanders provide a simple solution when additional I/Os are needed while keeping interconnections to a minimum, for example, in ACPIpower switches, sensors, push buttons, LEDs, fan control, etc.
In addition to providing a flexible set of GPIOs, the wide VDDrange of 1.65 V to 5.5 V allows the PCA9538A to interface with next-generation microprocessors and microcontrollers where supply levels are dropping down to conserve power.
The PCA9538A contains the PCA9538A register set of four 8-bit Configuration, Input, Output, and Polarity Inversion registers.
Features and benefits
 I2C-bus to parallel port expander
 Operating power supply voltage range of 1.65 V to 5.5 V
 Low standby current consumption:
1.5A (typical at 5 V VDD)
 1.0A (typical at 3.3 V VDD)
 Schmitt-trigger action allows slow input transition and better switching noise immunity at the SCL and SDA inputs
Vhys=0.10VDD(typical)
 5 V tolerant I/Os
 Active LOW reset input (RESET)
 Open-drain active LOW interrupt output (INT)
 400 kHz Fast-mode I2C-bus
 Internal power-on reset
 Power-up with all channels configured as inputs
 No glitch on power-up
 Latched outputs with 25 mA drive maximum capability for directly driving LEDs
 Latch-up performance exceeds 100 mA per JESD78, Class II
 ESD protection exceeds JESD22
2000 V Human Body Model (A114-A)
 1000 V Charged-Device Model (C101)
 Packages offered: TSSOP16 and HVQFN16
