VNH7100ASTR Купить - ST Microelectronics Драйвер электродвигателя

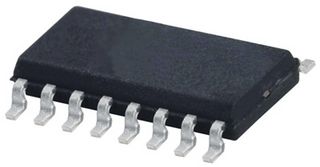

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

VNH7100ASTR

ST Microelectronics

**H-Br DrV 12A 41V SO-16N SMD **

Наличие: 886 шт.

Адрес доставки: Москва

Цена: ₽ 189.70

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC30948631

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

VNH7100ASTR характеристики

Атрибут	Значение атрибута
Номенклатура	VNH7100ASTR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC30948631
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Количество Выводов	16 Pin
Корпус/Пакет	SOP-16
Количество Выходных Интерфейсов	1 Output
Выходной Ток	12 A
Ток Питания	3.5 mA
Количество Стежков	16 Position
Время Нарастания	0.7 µs
Выходной ток (Макс)	15 A
Время падения	0.2 µs
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4V ~ 28V
Напряжение питания (Макс)	28 V
Напряжение питания (мин)	4 V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

VNH7100ASTR описание продукта

The device is a full bridge motor driver intended for a wide range of automotive applications. The device incorporates a dual monolithic high-side driver and two low-side switches.
Both switches are designed using STMicroelectronics’ well known and proven proprietary VIPower® M0 technology that allows to efficiently integrate on the same die a true Power MOSFET with an intelligent signal/protection circuitry. The three dies are assembled in SO-16N package on electrically isolated leadframes.
Moreover, its fully symmetrical mechanical design allows superior manufacturability at board level. The input signals INA and INB can directly interface the microcontroller to select the motor direction and the brake condition. A SEL0 pin is available to address the information available on the MultiSense to the microcontroller. The MultiSense pin allows to monitor the motor current by delivering a current proportional to the motor current value.
The PWM, up to 20 kHz, allows to control the speed of the motor in all possible conditions. In all cases, a low level state on the PWM pin turns off both the LSA and LSB switches.
**Key Features**
Automotive qualified
Output current: 15 A
3 V CMOS-compatible inputs
Undervoltage shutdown
Overvoltage clamp
Thermal shutdown
Cross-conduction protection
Current and power limitation
Very low standby power consumption
Protection against loss of ground and loss of VCC
PWM operation up to 20 kHz
MultiSense diagnostic functions
Analog motor current feedback
Output short to ground detection
Thermal shutdown indication
OFF-state open-load detection
Output short to VCC detection
Output protected against short to ground and short to VCC
Standby Mode
Half Bridge Operation
Package: ECOPACK®
