VN808SR Купить - ST Microelectronics Драйвер FET

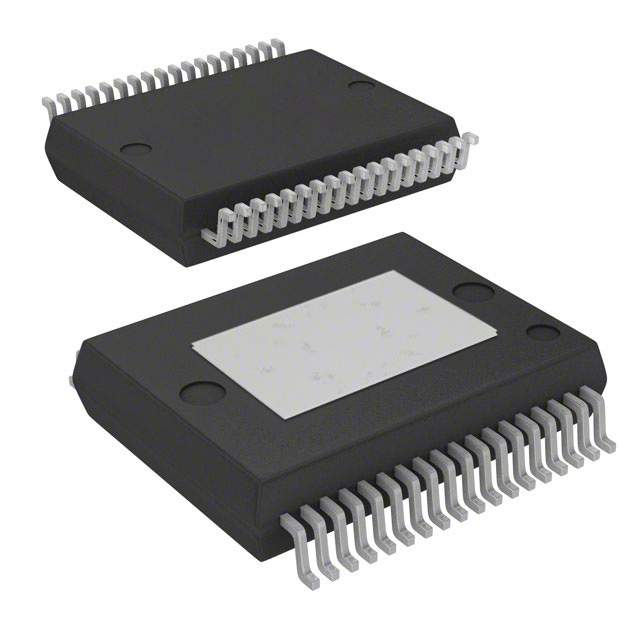

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

VN808SR

ST Microelectronics

Power Switch Hi Side 0.7A 36Pin PowerSO Tube

Наличие: 19,359 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 1,254.76

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC195107675

Категория продукта:

Драйвер FET

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 14.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

VN808SR характеристики

Атрибут	Значение атрибута
Номенклатура	VN808SR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC195107675
Жизненный Цикл Продукта	Obsolete
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	PowerSO-36
Количество Выходных Интерфейсов	8 Output
Ток Питания	12 mA
Выходной ток (Макс)	700 mA
Выходной ток (мин)	0.7 A
Рассеиваемая Мощность (Макс)	96000 mW
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

VN808SR описание продукта

Description
The VN808SR is a monolithic device designed in STMicroelectronics VIPower M0-3 technology, intended for driving any kind of load with one side connected to ground. Active current limitation combined with thermal shutdown and automatic restart, protect the device against overload. In overload condition, the channel turns OFF and back ON automatically so as to maintain the junction temperature between TTSD and TR. If this condition makes the case temperature reach TCSD, the overloaded channel is turned OFF and restarts only when the case temperature has decreased to TCR (see waveform 3 Figure 7 on page 10). Non overloaded channels continue to operate normally. The device automatically turns OFF in the case of a ground pin disconnection. This device is especially suitable for industrial applications and conforms to IEC 61131.
Features
■ VCC/2 compatible input
■ Junction over-temperature protection
■ Case over-temperature protection for thermal independence of the channels
■ Current limitation
■ Shorted load protection
■ Undervoltage shut-down
■ Protection against loss of ground
■ Very low stand-by current
■ Compliance to 61000-4-4 IEC test up to 4 kV
