2SD1760TLQ Купить - ROHM Semiconductor Двухполюсный плоскостной транзистор

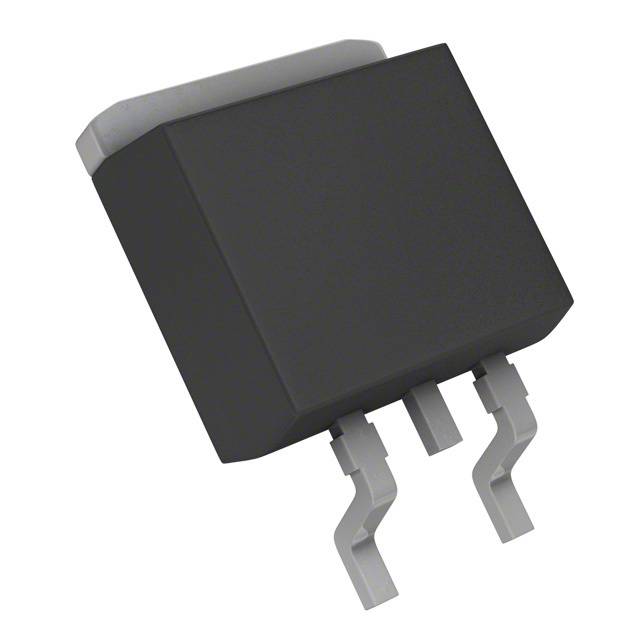

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

2SD1760TLQ

ROHM Semiconductor

CPT NPN 50V 3A

Наличие: 447 шт.

Адрес доставки: Москва

Цена: ₽ 11.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ROHM Semiconductor

ЧипСити Номер продукта:

CC34557976

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

2SD1760TLQ характеристики

Атрибут	Значение атрибута
Номенклатура	2SD1760TLQ
Производитель	ROHM Semiconductor
ЧипСити Номер продукта	CC34557976
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Частота	90 MHz
Номинальное Напряжение (DC)	50.0 V
Номинальный Ток	3.00 A
Номинальная Мощность	15 W
Полярность	N-Channel, NPN
Рассеяние Мощности	15 W
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	90 MHz
Пробивное Напряжение (Коллектор-База)	60.0 V
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Непрерывный ток коллектора	3A
hFE Min	120 @500mA, 3V
hFE Max	390
Максимальная входная мощность	15 W
Усиление постоянного тока (hFE)	82
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	15000 mW
Длина	6.5 mm
Ширина	5.5 mm
Высота	2.3 mm
Материал	Silicon
Рабочая Температура	150℃ (TJ)
Жизненный Цикл Продукта	Discontinued at Digi-Key
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

2SD1760TLQ описание продукта

Power Transistor (50V, 3A)
Features
1) Low VCE(sat),
VCE(sat) = 0.5V (Typ.)
(IC/IB = 2A/0.2A)
2) Complements the
2SB1184 / 2SB1243 / 2SB1185.
Structure
Epitaxial planar type NPN silicon transistor

Показывать

2SD1760TLQ Даташит PDF

3 страницы, 79 КБ

03/14/2001

просматривать

2SD1760TLQ Даташит PDF

4 страницы, 150 КБ

просматривать

2SD1760TLQ Даташит PDF

4 страницы, 171 КБ

12/04/2009

просматривать

2SD1760TLQ Даташит PDF

3 страницы, 84 КБ

03/28/2012

просматривать

2SD1760TLQ Другие Даташит

9 страницы, 376 КБ

02/04/2016

просматривать

2SD1760TLQ Другие Даташит

4 страницы, 59 КБ

11/27/2008

просматривать

2SD1760TLQ Другие Даташит

4 страницы, 92 КБ

03/14/2001

просматривать

2SD1760TLQ Другие Даташит

3 страницы, 78 КБ

11/04/1999

просматривать

2SD1760TLQ Другие ссылки

1 страницы, 125 КБ

06/15/2011

просматривать
