PCA8575DB Купить - NXP Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

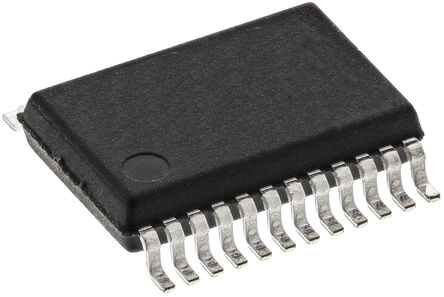

PCA8575DB

NXP

I2C GPIO Expander 400kHz 5.5V 24Pin SSOP

Наличие: 1,221 шт.

Адрес доставки: Москва

Цена: ₽ 112.10

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC81514004

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA8575DB характеристики

Атрибут	Значение атрибута
Номенклатура	PCA8575DB
Производитель	NXP
ЧипСити Номер продукта	CC81514004
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SSOP
Напряжение Питания (DC)	2.30V (min)
Ток Питания	100 µA
Количество Стежков	24 Position
Тактовая Частота	400 kHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

PCA8575DB описание продукта

The PCA8575DB is a remote 16-bit I/O Expander for I²C-bus with interrupt and provides general purpose remote I/O expansion for most microcontroller families via the two-line bi-directional I²C-bus (serial clock (SCL), serial data (SDA)). The device consists of a 16-bit quasi-bi-directional port and an I²C-bus interface. The expander has a low current consumption and includes latched outputs with high current drive capability for directly driving LEDs. It also possesses an interrupt line (INT) which can be connected to the interrupt logic of the microcontroller. By sending an interrupt signal on this line, the remote I/O can inform the microcontroller if there is incoming data on its ports without having to communicate via the I²C-bus. The Internal power-ON reset initializes the I/Os as inputs.
Latched outputs with 25mA sink capability for directly driving LEDs
Active low open-drain interrupt output
Eight programmable slave addresses using three address pins
Latch-up testing is done to JEDEC standard JESD78 which exceeds 100mA
ESD sensitive device, take proper precaution while handling the device.

Показывать

PCA8575DB Даташит PDF

30 страницы, 182 КБ

01/23/2007
