OPA564AQDWPRQ1

Automotive 1.5A, 24V, 17MHz, Power Operational Amplifier 20-SO PowerPAD -40℃ to 125℃

Наличие: 247 шт.

Адрес доставки:

Цена: ₽ 10,261.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC122845935

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OPA564AQDWPRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	OPA564AQDWPRQ1
Производитель	TI
ЧипСити Номер продукта	CC122845935
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	HSOP-20
Ток Питания	39 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Входной Дрейф Смещения	10.0 µV/K
Скорость Нарастания	40.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	17 MHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	10 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	17 MHz
Минимальный диапазон CMRR	70 dB

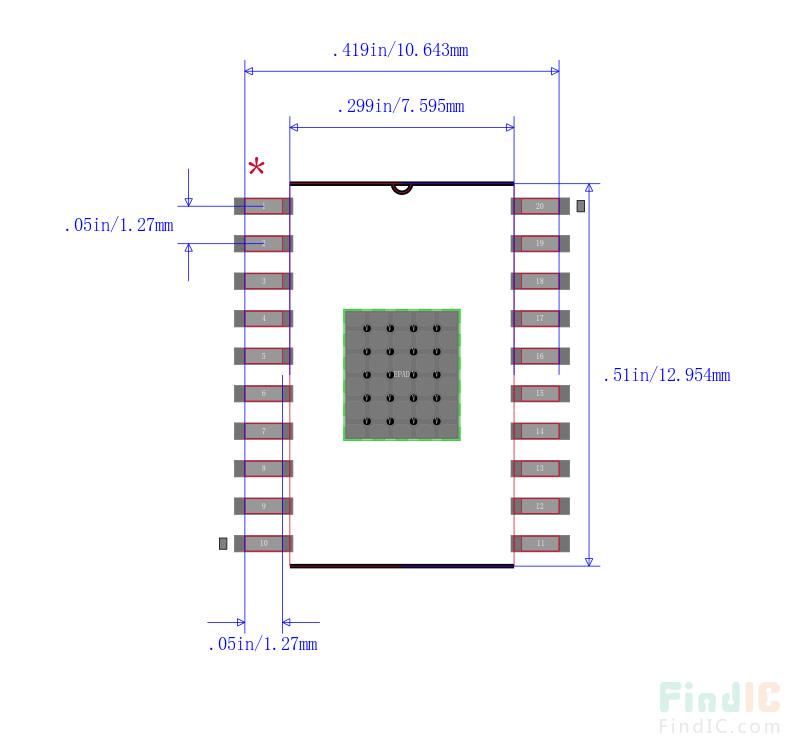

Длина	12.95 mm
Ширина	7.59 mm
Высота	2.65 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

OPA564AQDWPRQ1 описание продукта

The OPA564-Q1 is a low-cost, high-current operational amplifier that is ideal for driving up to 1.5A into reactive loads. The high slew rate provides 1.3MHz full-power bandwidth and excellent linearity. These monolithic integrated circuits provide high reliability in demanding powerline communications and motor control applications.
The OPA564-Q1 operates from a single supply of 7V to 24V, or dual power supplies of ±3.5V to ±12V. In single-supply operation, the input common-mode range extends to the negative supply. At maximum output current, a wide output swing provides a 20VPP (IOUT = 1.5A) capability with a nominal 24V supply.
The OPA564-Q1 is internally protected against over-temperature conditions and current overloads. It is designed to provide an accurate, user-selected current limit. Two flag outputs are provided; one indicates current limit and the second shows a thermal over-temperature condition. It also has an Enable/Shutdown pin that can be forced low to shut down the output, effectively disconnecting the load.
The OPA564-Q1 is housed in a thermally-enhanced, surface-mount PowerPAD™ package (HSOP-20) with the choice of the thermal pad on either the top side or the bottom side of the package.

Показывать

OPA564AQDWPRQ1 Даташит PDF

34 страницы, 998 КБ

просматривать

OPA564AQDWPRQ1 Даташит PDF

34 страницы, 1058 КБ

06/24/2013

просматривать
