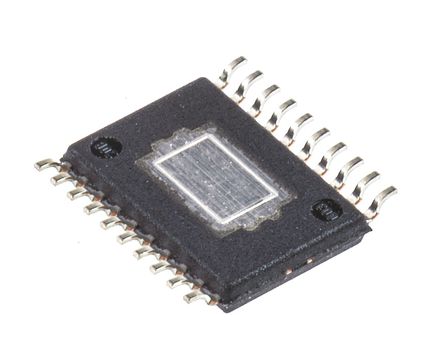

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

OPA561PWP

Operational Amplifier, Single, 1 Amplifier, 17MHz, 50V/µs, ± 3.5V to ± 7.5V, TSSOP, 20Pins

Наличие: 1,183 шт.

Адрес доставки: Москва

Цена: ₽ 399.94

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC49940606

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OPA561PWP характеристики

Атрибут	Значение атрибута
Номенклатура	OPA561PWP
Производитель	TI
ЧипСити Номер продукта	CC49940606
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	HTSSOP-20
Ток Питания	50 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	70 dB
Входной Дрейф Смещения	50.0 µV/K
Ширина Ленты	17 MHz
Скорость Нарастания	50.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	17 MHz
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	10 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	17 MHz
Минимальный диапазон CMRR	70 dB
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	7 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

OPA561PWP описание продукта

The OPA561PWP is a single high-current Operational Amplifier capable of driving up to 1.2A pulses into reactive loads. This monolithic integrated circuit provides high reliability in demanding line-carrier communications and laser diode drivers. The high slew rate provides 1MHz full-power bandwidth and excellent linearity. At maximum output current, a wide output swing provides a 12Vp-p capability with a nominal 15V supply. The OPA561 is internally protected against over-temperature conditions and current overloads. In addition, the OPA561 is designed to provide an accurate, user-selected, current limit. The current limit can be adjusted from 0.2 to 1.2A with a low-power resistor/potentiometer or DAC (digital-to-analog converter). The high-speed characteristics of the current control loop provide accuracy even under pulsed load conditions.

Показывать

OPA561PWP Даташит PDF

19 страницы, 892 КБ

01/31/2016
