OP42FJ Купить - ADI Буферный усилитель

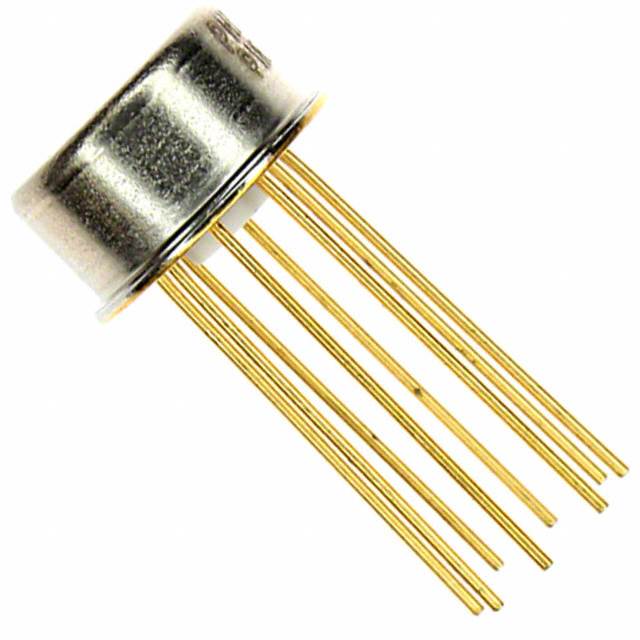

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

OP42FJ

ADI

IC OPAMP JFET 10MHz TO99-8

Наличие: 971 шт.

Адрес доставки: Москва

Цена: ₽ 1,150.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC834792

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OP42FJ характеристики

Атрибут	Значение атрибута
Номенклатура	OP42FJ
Производитель	ADI
ЧипСити Номер продукта	CC834792
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	TO-99-8
Ток Питания	5.1 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	80 dB
Входная Ёмкость	6.00 pF
Скорость Нарастания	50.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	10 MHz
Входной Импеданс	1.00 TΩ
Входное Напряжение Смещения	400 µV
Входной Ток Смещения	130 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Gain Bandwidth	10 MHz
Минимальный диапазон CMRR	80 dB
Ширина	9.4 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
	Показывать Просмотр аналоги замена

OP42FJ описание продукта

Product Details
The OP-42 is a fast precision JFET-input operational amplifier. Similar in speed to the OP-17, the OP-42 offers a symmetric 58V/µs slew rate and is internally compensated for unity-gain operation. OP-42 speed is achieved with a supply current of less than 6mA. Unity gain stability, a wide full-power bandwidth of 900kHz, and a fast settling-time of 800ns to 0.01% make the OP-42 an ideal output amplifier for fast digital-to-analog converters. Equal attention was given to both speed and precision in the OP-42 design.
Its tight 750µV maximum input offset voltage combined with well-controlled drift of less than 10µV/%C eliminates the need for external nulling in many circuits. The common-mode rejection of the 88dB minimum over a ±11 V input voltage range is exceptional for a high-speed amplifier. High CMR combined with a minimum 500V/mV gain into 10k(ohm) load ensure excellent linearity in both noninverting and inverting gain configurations. The low input bias and offset currents provided by the JFET input stage suit the OP-42 for use in high-speed sample and hold circuits, peak detectors, and log amplifiers. Excellent radiation hardness characteristics make the OP-42 ideal for military and aerospace applications.
The OP-42 conforms to the standard 741 pinout with nulling to V-. The OP-42 upgrades the performance of circuits using the AD544, AD611, AD711, and LF400 by direct replacement. In circuits without nulling, the OP-42 offers an upgrade for designs using the OP-16, OP-17, LT1022, LT1056, and HA2510.
### Features and Benefits
FAST
Slew Rate: 50 V/µs Min
Settling Time (0.01%): 1 µs Max
Gain Bandwidth Product: 10 MHz Typ
Excellent Radiation Hardness
PRECISE
Common Mode Rejection: 88 dB Min
Open Loop Gain: 500 V/mV Min
Offset Voltage: 750 µV Max
Bias Current: 200 pA Max
Available in Die Form

Показывать

OP42FJ Даташит PDF

14 страницы, 600 КБ

10/26/1995
