NCV5501DT33RKG Купить - ON Semiconductor Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCV5501DT33RKG

ON Semiconductor

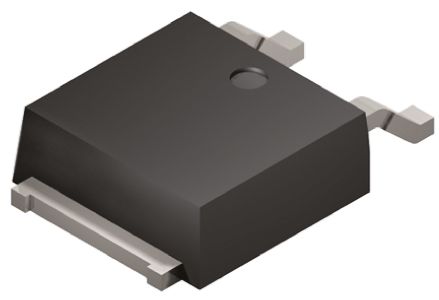

NCV5501DT33RKG, LDO Voltage Regulator, 500mA, 3.3V 2.9%, 4 to 16Vin, 3Pin DPAK

Наличие: 3,987 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 273.14

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC26600050

Категория продукта:

Чип стабилизации напряжения

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 24.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

NCV5501DT33RKG характеристики

Атрибут	Значение атрибута
Номенклатура	NCV5501DT33RKG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC26600050
Жизненный Цикл Продукта	Active
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	500 mA
Количество Стежков	3 Position
Напряжение Отпадания	230 V
Максимальное входное напряжение	16 V
Входное напряжение (мин)	2.5 V
Выходной ток (Макс)	500 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±2.9 %
Входное напряжение	≤16 V
Длина	6.73 mm
Ширина	6.22 mm
Высота	2.38 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

LM1117T-3.3/NOPB

National Semiconductor

NCV5501DT33RKG описание продукта

The NCV5501DT33RKG is a 500mA LDO voltage regulator in 8 pin SOIC package. An internal PNP pass transistor permits low dropout voltage and operation at full load current at the minimum input voltage. This regulator is ideal for applications that require a broad input voltage range and low dropout performance up to 500mA load using low cost ceramic capacitors. Integral protection features include short circuit current and thermal shutdown. It is used in post SMPS regulation, point of use regulation.
Maximum input voltage of 16V
Automotive grade AEC-Q100 qualified and PPAP capable
Nominal output voltage of 3.3V, 230mV dropout voltage (Vdo)
Operating temperature range from -40°C to 125°C
2.9% output voltage accuracy
Reverse bias protection
Maximum line regulation of 1% at Iout = 50mA, maximum load regulation of 1% at 1mA < Iout < 500mA
Maximum current limit of 900mA at Vout = 90% of Vout(nom)
Ripple rejection ratio of 75dB at 120Hz

Показывать

NCV5501DT33RKG Даташит PDF

21 страницы, 563 КБ

02/21/2013

просматривать

NCV5501DT33RKG Даташит PDF

17 страницы, 193 КБ

10/14/2008

просматривать

NCV5501DT33RKG Даташит PDF

15 страницы, 153 КБ

08/07/2012

просматривать

NCV5501DT33RKG Другие Даташит

23 страницы, 241 КБ

просматривать

NCV5501DT33RKG Другие Даташит

15 страницы, 372 КБ

09/30/2019

просматривать

NCV5501DT33RKG Другие Даташит

13 страницы, 184 КБ

07/21/2010

просматривать

NCV5501DT33RKG Другие Даташит

13 страницы, 172 КБ

08/12/2008

просматривать

NCV5501DT33RKG Чертежные схемы

2 страницы, 34 КБ

07/21/2015

просматривать

NCV5501DT33RKG Примечание по применению

13 страницы, 208 КБ

04/30/2013

просматривать

NCV5501DT33RKG Примечание по применению

13 страницы, 191 КБ

04/30/2013

просматривать
