CA3130MZ Купить - Intersil Операционный усилитель

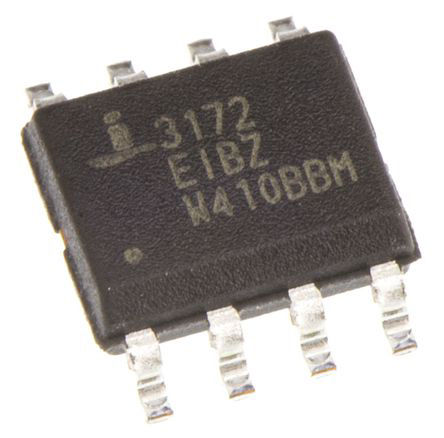

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CA3130MZ

Intersil

INTERSIL CA3130MZ Operational Amplifier, Single, 1 Amplifier, 15MHz, 30V/µs, ± 2.5V to ± 8V, SOIC, 8Pins

Наличие: 967 шт.

Адрес доставки: Москва

Цена: ₽ 107.39

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC54533204

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CA3130MZ характеристики

Атрибут	Значение атрибута
Номенклатура	CA3130MZ
Производитель	Intersil
ЧипСити Номер продукта	CC54533204
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	15.0 V
Выходной Ток	22mA @15V
Ток Питания	10 mA
Количество Цепей	1 Circuit
Количество Стежков	8 Position
Ширина Ленты	15 MHz
Скорость Нарастания	30.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	15 MHz
Входное Напряжение Смещения	8 mV
Входной Ток Смещения	5 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Gain Bandwidth	15 MHz
Минимальный диапазон CMRR	80 dB
Напряжение питания (Макс)	16 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CA3130MZ описание продукта

The CA3130MZ is a single BiMOS Operational Amplifier with MOSFET input/CMOS output. The CA3130 is combine the advantage of both CMOS and bipolar transistors. Gate-protected P-channel MOSFET (PMOS) transistors are used in the input circuit to provide very-high-input impedance, very-low-input current and exceptional speed performance. The use of PMOS transistors in the input stage results in common-mode input-voltage capability down to 0.5V below the negative-supply terminal, an important attribute in single-supply applications. A CMOS transistor-pair, capable of swinging the output voltage to within 10mV of either supply-voltage terminal (at very high values of load impedance), is employed as the output circuit. It can be phase compensated with a single external capacitor and has terminals for adjustment of offset voltage for applications requiring offset-null capability. Terminal provisions are also made to permit strobing of the output stage.
Common-mode input-voltage range includes negative supply rail
Input terminals can be swung 0.5V below negative supply rail
CMOS output stage permits signal swing to either (or both) supply rails
1.5TR Input resistance
4.3pF at 1MHz Input capacitance
8mV Input offset voltage
0.1pA Input offset current
80dB Common-mode rejection ratio (CMRR)
