NCS20071SN2T1G Купить - ON Semiconductor

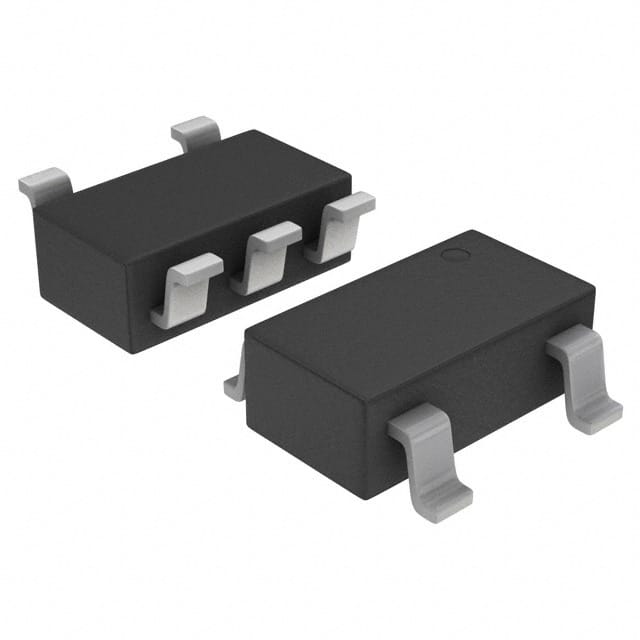

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCS20071SN2T1G

ON Semiconductor

Op Amp Single GP R-R O/P 36V 5Pin TSOP T/R

Наличие: 2,020 шт.

Адрес доставки: Москва

Цена: ₽ 21.99

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC90324846

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCS20071SN2T1G характеристики

Атрибут	Значение атрибута
Номенклатура	NCS20071SN2T1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC90324846
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TSOP-5
Выходной Ток	60mA @5V
Количество Стежков	5 Position
Рассеяние Мощности	200 mW
Коэффициент Ослабления Синфазного Сигнала	135 dB
Ширина Ленты	3 MHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	3 MHz
Входной Ток Смещения	0.000005μA @5V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	200 mW
Минимальный диапазон CMRR	60 dB
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

NCS20071SN2T1G описание продукта

The NCx2007x series operational amplifiers provide rail−to−rail output operation, 3 MHz bandwidth, and are available in single, dual, and quad configurations. Rail−to−rail operation enables the user to make optimal use of the entire supply voltage range while taking advantage of 3 MHz bandwidth. The NCx2007x can operate on supply voltages as low as 2.7 V over the temperature range of −40°C to 125°C. At a 2.7 V supply, the high bandwidth provides a slew rate of 2.8 V/µs while only consuming 405 µA of quiescent current per channel. The wide supply range allows the NCx2007x to run on supply voltages as high as 36 V, making it ideal for a broad range of applications. Since this is a CMOS device, high input impedance and low bias currents make it ideal for interfacing to a wide variety of signal sensors. The NCx2007x devices are available in a variety of compact packages. Automotive qualified options are available under the NCV prefix.
Features | | Benefits
---|---|---
| | | | |
Wide Supply Range: 2.7 V to 36 V
| |
Wide supply range suitable for a variety of applications
Wide Bandwidth: 3 MHz typical at Vs = 2.7 V
| |
Compatible with high sped signals up to 3 MHz
Low Supply Current: 405 µA per channel at VS = 2.7 V
| |
Low current consumption
High Slew Rate: 2.8 V/µs typical at VS = 2.7 V
| |
High large signal bandwidth
Low Input Bias Current: 5 pA typical
| |
High input impedance
Rail−To−Rail Output
| |
Wide output range
Wide Temperature Range: −40°C to 125°C
| |
Functional over wide temperature range
NCV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC−Q100 Qualified and PPAP Capable
| |
Meets automotive standards
