NCP5501DT50RKG Купить - ON Semiconductor Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP5501DT50RKG

ON Semiconductor

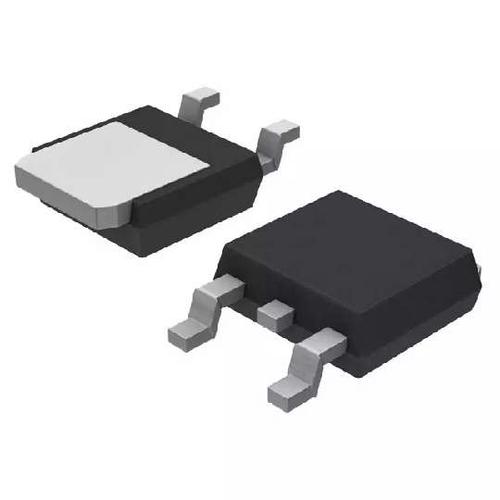

ON SEMICONDUCTOR NCP5501DT50RKG Fixed LDO Voltage Regulator, 2.5V to 16V, 300mV Dropout, 5Vout, 500mAout, TO-252-3

Наличие: 362 шт.

Адрес доставки: Москва

Цена: ₽ 44.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC13329344

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP5501DT50RKG характеристики

Атрибут	Значение атрибута
Номенклатура	NCP5501DT50RKG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC13329344
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Напряжение Питания (DC)	18.0V (max)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	500 mA
Ток Питания	500µA ~ 20mA
Количество Стежков	3 Position
Полярность	P-Channel
Напряжение Отпадания	230 mV
Максимальное входное напряжение	16 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	0.5 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±2.9 %
Входное напряжение	≤16 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP5501DT50RKG описание продукта

The NCP5501DT50RKG is a 500mA LDO voltage regulator in 3 pin TO-252 package. An internal PNP pass transistor permits low dropout voltage and operation at full load current at the minimum input voltage. This regulator is ideal for applications that require a broad input voltage range and low dropout performance up to 500mA load using low cost ceramic capacitors. Integral protection features include short circuit current and thermal shutdown. It is used in post SMPS regulation, point of use regulation.
Maximum input voltage of 16V
Nominal output voltage of 5V, 230mV dropout voltage (Vdo)
Operating temperature range from -40°C to 85°C
2.9% output voltage accuracy
Reverse bias protection
Maximum line regulation of 1% at Iout = 50mA, maximum load regulation of 1% at 1mA < Iout < 500mA
Maximum current limit of 900mA at Vout = 90% of Vout(nom)
Ripple rejection ratio of 75dB at 120Hz
