NCP432BVSNT1G Купить - ON Semiconductor Опорный чип напряжения

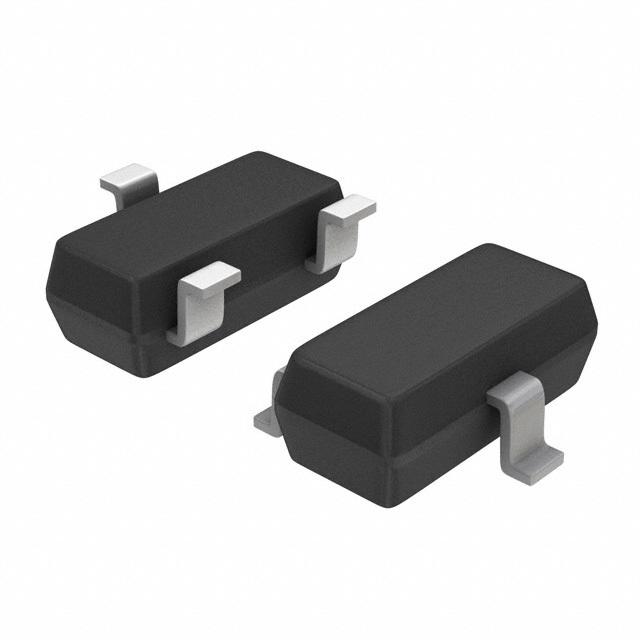

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP432BVSNT1G

ON Semiconductor

V-Ref Adjustable 2.5V to 36V 100mA 3Pin SOT-23 T/R

Наличие: 38,500 шт.

Адрес доставки: Москва

Цена: ₽ 81.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC43728238

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP432BVSNT1G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP432BVSNT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC43728238
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Допустимое Отклонение Ёмкости	±0.5 %
Безгалогеновый Статус	Halogen Free
Выходное Напряжение	36 V
Выходной Ток	100 mA
Количество Стежков	3 Position
Максимальное входное напряжение	2.52 V
Выходное напряжение (Макс)	36 V
Выходное напряжение (мин)	2.5 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Высота	0.94 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Коэффициент Температуры	±50 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

NCP432BVSNT1G описание продукта

The NCP431 integrated circuits are three-terminal programmable shunt regulator diodes. They are a direct upgrade to the industry standard TL431A. These monolithic IC voltage references operate as a low temperature coefficient zener which is programmable from Vref to 36 V using two external resistors. These devices exhibit a wide operating current range of 40 µA to 100 mA with a typical dynamic impedance of 0.22Ω. The characteristics of these references make them excellent replacements for zener diodes in many applications such as digital voltmeters, power supplies, and op amp circuitry. The 2.5 V reference makes it convenient to obtain a stable reference from 5.0 V logic supplies, and since the NCP431 operates as a shunt regulator, it can be used as either a positive or negative voltage reference. Low minimum operating current makes this device an ideal choise for secondary regulators in SMPS adapters with extremely low no-load consumption.The NCP432 has exactly the same functionality and electrical specifications as the NCP431, but has an alternate pin configuration.
Features | | Benefits
---|---|---
| | | | |
Low Minimum Operating Current: 40 uA, Typ @ 25C
| |
Reduced power consumption
Voltage Reference Tolerance: 1%, Typ @ 25C
| |
Accurate Reference Voltage
Programmable Output Voltage to 36 V
| |
Allows for use in a broad range of applications
Low Dynamic Output Impedance, 0.22ohm Typical
| |
High and stable gain even at very low cathode current operation
Temperature Compensated for Operation over Full Rated Operating
Temperature Range
| |
Accurate and reliable operation over the temperature range
Equivalent FullRange Temperature Coefficient of 50 ppm/C
Typical
| |
Accurate reference across temperature
NCP431 is pin compatible to the TL432
| |
Easily upgrade performance with no board level change
NCP432 is pin compatible to the TL431
| |
Alternate pin configuration

Показывать

NCP432BVSNT1G Даташит PDF

18 страницы, 470 КБ
