NCP380LMUAJAATBG Купить - ON Semiconductor Контролер нагрузки

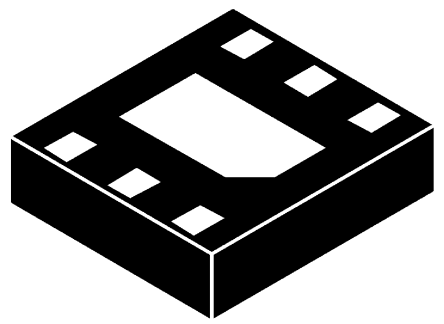

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP380LMUAJAATBG

ON Semiconductor

USB Power SW USB Power Switch Single 5.5V 0.1A to 2.1A 6Pin UDFN EP T/R

Наличие: 25,404 шт.

Адрес доставки: Москва

Цена: ₽ 26.65

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC9998746

Категория продукта:

Контролер нагрузки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP380LMUAJAATBG характеристики

Атрибут	Значение атрибута
Номенклатура	NCP380LMUAJAATBG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC9998746
Категория продукта	Контролер нагрузки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	UDFN-6
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	5.50 V
Количество Стежков	6 Position
Рассеяние Мощности	830 mW
Время Нарастания	1000 µs
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.5 V
Выходной ток (Макс)	2.1 A
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	830 mW
Входное напряжение	5.5 V
Длина	2 mm
Ширина	2 mm
Высота	0.5 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP380LMUAJAATBG описание продукта

The NCP380LMUAJAATBG is a high-side Power Distribution Switch designed for applications where heavy capacitive loads and short-circuits are likely to be encountered. The device limits the output current to a desired level by switching into a regulation current-mode when the output load exceeds the current-limit threshold or a short is present. The current limit threshold is either user adjustable between 100mA and 2.1A via an external resistor or internally fixed. The power switch rise and fall times are controlled to minimize current ringing during switching. An internal reverse-voltage detection comparator disables the power-switch if the output voltage is higher than the input voltage to protect devices on the input side of the switch. The /FLAG logic output asserts low during over current, reverse-voltage or over temperature conditions. The switch is controlled by a logic enable input active high or low.
Adjustable and fixed current limit
Under voltage lockout
Built-in soft start
Thermal protection
Soft turn-off
Reverse voltage protection
Enable active high or low

Показывать

NCP380LMUAJAATBG Даташит PDF

23 страницы, 532 КБ

01/06/2016
