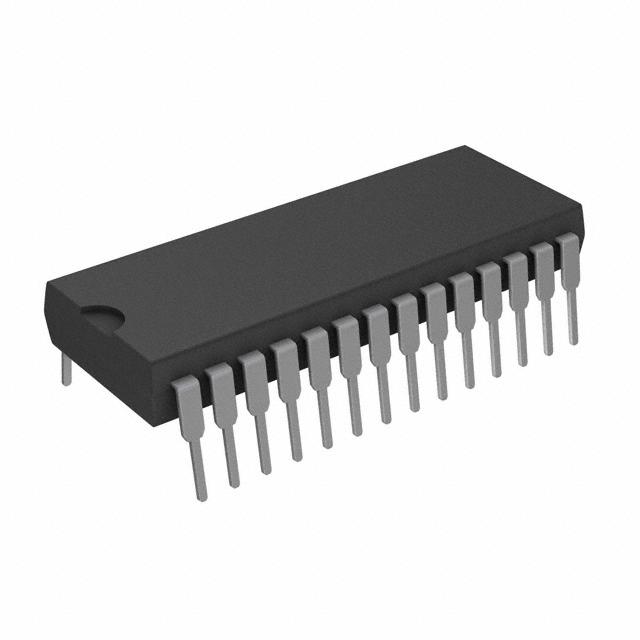

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

IR2130SPBF

Infineon

Driver 600V 0.5A 6Out Hi/Lo Side 3-Phase Brdg Inv 28Pin SOIC W

Наличие: 16,707 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 509.47

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Infineon

ЧипСити Номер продукта:

CC3839903

Категория продукта:

Драйвер FET

Упаковка: SOIC-28

Дата доставки: 7 дней

Оплата:

Обновлено 30.07.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

IR2130SPBF характеристики

Атрибут	Значение атрибута
Номенклатура	IR2130SPBF
Производитель	Infineon
ЧипСити Номер продукта	CC3839903
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер FET
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Напряжение Питания (DC)	10.0V (min)
Номинальная Мощность	1.6 W
Время Нарастания/Спада	80ns, 35ns
Количество Выходных Интерфейсов	6 Output
Выходное Напряжение	620 V
Выходной Ток	250 mA
Количество Каналов	6 Channel
Количество Стежков	28 Position
Рассеяние Мощности	1.6 W
Время Нарастания	80 ns
Время падения	35 ns
Время падения (Макс)	55 ns
Время падения (Макс)	125 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1600 mW
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
Длина	18.1 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

IR2130SPBF описание продукта

The IR2130SPBF is a high voltage/high speed power MOSFET and IGBT Driver with three independent high and low side referenced output channels. Proprietary HVIC technology enables ruggedized monolithic construction. Logic inputs are compatible with CMOS or LSTTL outputs, down to 2.5V logic. A ground-referenced operational amplifier provides analog feedback of bridge current via an external current sense resistor. A current trip function which terminates all six outputs is also derived from this resistor. An open drain FAULT signal indicates if an over-current or under-voltage shutdown has occurred. The output drivers feature a high pulse current buffer stage designed for minimum driver cross-conduction. Propagation delays are matched to simplify use at high frequencies. The floating channels can be used to drive N-channel power MOSFETs or IGBTs in the high side configuration which operate up to 600 volts.
Floating channel designed for bootstrap operation
Tolerant to negative transient voltage
dV/dt Immune
Gate drive supply range from 10 to 20V
Under-voltage lockout for all channels
Over-current shutdown turns off all six drivers
Independent half-bridge drivers
Matched propagation delay for all channels
Outputs out of phase with inputs
Cross-conduction prevention logic
Fully operational to +600V
2.5V Logic compatible
