AD5760BCPZ Купить - ADI Преобразователь DA

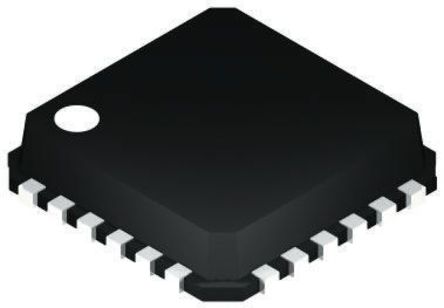

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5760BCPZ

ADI

ANALOG DEVICES AD5760BCPZ Digital to Analogue Converter, 16Bit, Serial, 2.7V to 5.5V, LFCSP, 24Pins

Наличие: 870 шт.

Адрес доставки: Москва

Цена: ₽ 1,490.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1166450

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5760BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5760BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC1166450
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	LFCSP-24
Количество Выходных Интерфейсов	1 Output
Ток Питания	10.3 mA
Количество Каналов	1 Channel
Количество Стежков	24 Position
Количество Битов	16 Bit
Разрешение (биты)	16.0 Bit
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	7.5 V
Длина	4 mm
Ширина	5 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD5760BCPZ описание продукта

The AD5760BCPZ is a true 16-bit un-buffered voltage output Digital-to-analog Converter (DAC) operates from a bipolar supply of up to 33V. The AD5760 accepts a positive reference input range of 5V to VDD -2.5V and a negative reference input range of VSS + 2.5 to 0V. The AD5760 offers a relative accuracy specification of ±0.5LSB maximum range and operation is guaranteed monotonic with a ±0.5LSB DNL maximum range specification. The part uses a versatile 3-wire serial interface that operates at clock rates of up to 35MHz and is compatible with standard SPI, QSPI™, MICROWIRE™ and DSP interface standards. The part incorporates a power-on reset circuit that ensures that the DAC output powers up to 0V in a known output impedance state and remains in this state until a valid write to the device takes place. The part provides an output clamp feature that places the output in a defined load state.
2.5µs Output voltage settling time
3.5nV-sec Midscale glitch impulse
Integrated precision reference buffers
1.8V-compatible digital interface
