NCP3063BMNTXG Купить - ON Semiconductor Преобразователь DC/DC

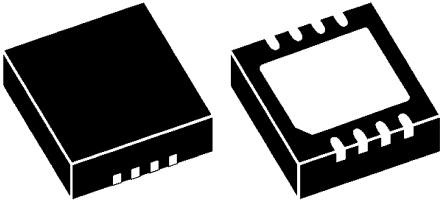

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP3063BMNTXG

ON Semiconductor

Conv DC-DC 3V to 40V Non-Inv/Inv/Step Up/Step Down Single-Out 1.5A 8Pin DFN EP T/R

Наличие: 16,647 шт.

Адрес доставки:

Цена: ₽ 83.88

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC35099666

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP3063BMNTXG характеристики

Атрибут	Значение атрибута
Номенклатура	NCP3063BMNTXG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC35099666
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	DFN-8
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.25V ~ 40V
Выходной Ток	1.5 A
Количество Стежков	8 Position
Частота Переключения	150 kHz
Топология	Step-Up, Step-Down
Максимальное входное напряжение	40 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	1.25 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания (мин)	3 V
Входное напряжение	40 V
Длина	4 mm
Ширина	4 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP3063BMNTXG описание продукта

This Buck Boost Inverting Switching Regulator consists of an internal temperature compensated reference, comparator, controlled duty cycle oscillator with an active current limit circuit, driver and high current output switch. New features include an internal thermal shutdown protection and cycle-by-cycle current limit. This series was specifically designed to be incorporated in step-down (buck) and step-up (boost) and voltage-inverting applications with a minimum number of external components. The NCV3063 is available for automotive applications. See NCP3064 for product with ENABLE feature.
Features | | Benefits
---|---|---
| | | | |
Operation up to 40 V Input
| |
Flexibility to operate over a wide range of applications
Frequency operation up to 150 KHz
| |
Reduced output capacitance and ability to use SMT inductor
Internal thermal Shutdown with hysteresis
| |
This feature is provided to prevent catastrophic failures from accidental device overheating
Cycle-by-Cycle Current Limiting
| |
Improved protection capability over MC34063
Excel Based Design Tool
| |
Calculate support components and estimate performance.

Показывать

NCP3063BMNTXG Даташит PDF

19 страницы, 359 КБ

11/11/2009
