STP08CP05MTR Купить - ST Microelectronics Драйвер LED

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

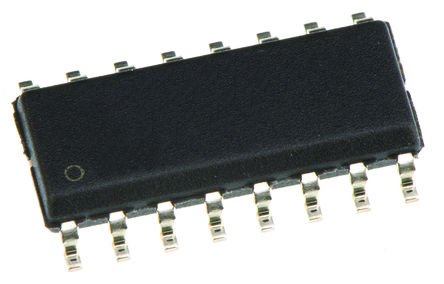

STP08CP05MTR

ST Microelectronics

Led Driver, 8Outputs, Constant Current, 3V-5.5V in, 30MHz switch, 20V/100mA out, NSOIC-16

Наличие: 2,507 шт.

Адрес доставки: Москва

Цена: ₽ 29.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC18209565

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STP08CP05MTR характеристики

Атрибут	Значение атрибута
Номенклатура	STP08CP05MTR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC18209565
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	30 MHz
Количество Выходных Интерфейсов	8 Output
Выходное Напряжение	20 V
Выходной Ток	100 mA
Ток Питания	13500 mA
Количество Стежков	16 Position
Частота Переключения	30 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STP08CP05MTR описание продукта

The STP08CP05MTR is a 8-bit power monolithic low voltage/low current Shift Register designed for LED panel displays. It contains an 8-bit serial-in, parallel-out shift register that feeds an 8-bit D-type storage register. In the output stage, eight regulated current sources were designed to provide 5 to 100mA constant current to drive the LEDs, the output current setup time is 11ns (typical), thus improving the system performance. It is backward compatible in functionality and footprint with STP8C/L596. Through an external resistor, users can adjust the STP08CP05 output current, controlling in this way the light intensity of LEDs, in addition, user can adjust LEDs brightness intensity from 0% to 100% via OE pin. The STP08CP05 guarantees a 20V output driving capability, allowing users to connect more LEDs in series. The high clock frequency, 30MHz, also satisfies the system requirement of high volume data transmission.
8 Constant-current output channels
Adjustable output current through external resistor
Serial data-in/parallel data-out
3.3V Micro driver-able
2.5kV HBM and 200V MM ESD protection

Показывать

STP08CP05MTR Даташит PDF

31 страницы, 602 КБ

02/21/2013

просматривать

STP08CP05MTR Даташит PDF

28 страницы, 499 КБ

10/20/2005

просматривать

STP08CP05MTR Даташит PDF

28 страницы, 528 КБ

03/28/2012

просматривать

STP08CP05MTR Даташит PDF

32 страницы, 582 КБ

02/17/2017

просматривать

STP08CP05MTR Файл уведомления

5 страницы, 48 КБ

07/28/2016

просматривать
