NCP177AMX330TCG Купить - ON Semiconductor Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP177AMX330TCG

ON Semiconductor

LDO Regulator Pos 3.3V 0.5A 4Pin XDFN EP

Наличие: 35,978 шт.

Адрес доставки: Москва

Цена: ₽ 18.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC10594189

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP177AMX330TCG характеристики

Атрибут	Значение атрибута
Номенклатура	NCP177AMX330TCG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC10594189
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin

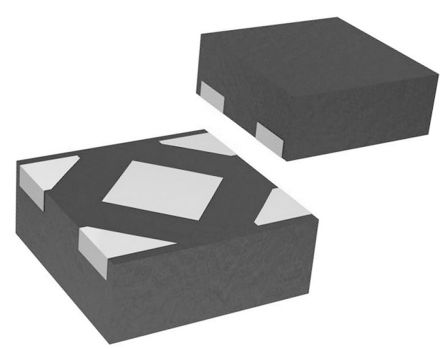

Корпус/Пакет	XDFN-4
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	500 mA
Ток Питания	90 µA
Количество Стежков	4 Position
Ток Покоя	90 µA
Напряжение Отпадания	0.11V @500mA
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.6 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	0.5 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±0.8 %
Входное напряжение	5.5 V
Длина	1 mm
Ширина	1 mm
Высота	0.38 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

NCP177AMX330TCG описание продукта

The NCP177AMX330TCG from On Semiconductor is a fast transient response, 500mA CMOS low dropout linear voltage regulator with enable function in 4 pin XDFN package. It provides up to 0.5A of load current and maintains excellent output voltage accuracy of 0.8% at 25°C. The operating input voltage range from 1.6V up to 5.5V makes this device suitable for Li-ion battery powered products as well as post regulation applications. This device delivers excellent noise and dynamic performance. Due to its adaptive ground current behaviour the device consumes only 60µA of quiescent current (no load condition). The regulator features very good line/load transient performance. Such excellent dynamic parameters, small dropout voltage and small package size make the device an ideal choice for powering the precision noise sensitive circuitry. It is also used in battery powered equipments, portable communication equipment, cameras, image sensors and camcorders.
Fixed output voltage of 3.3V, low dropout of 110mV at IOUT = 500mA
Design flexibility, extended battery life, limits in-rush current and high output voltage precision
Output discharge function, 60 ohm output discharge resistance at VIN = 4V, VEN = 0V, VOUT = VOUT-NOM
Standby current of 0.1A at VEN = 0V and load regulation of 1mV at 1mA <= IOUT <= 500mA
±0.8% high output voltage accuracy, 54µVRMS low noise at f = 10Hz to 100KHz and 75dB PSRR at 1KHz
Stable with small 1µF ceramic capacitors
Overcurrent protection, 175°C thermal shutdown protection
Logic EN input provides ON/OFF control of the output voltage
Line regulation of 0.02%/V (VIN = VOUT-NOM + 0.5V to 5.25V, VIN >= 1.6V)
Operating temperature range from -40°C to 85°C

Показывать

NCP177AMX330TCG Даташит PDF

11 страницы, 260 КБ

11/24/2015

просматривать

NCP177AMX330TCG Даташит PDF

12 страницы, 652 КБ

07/30/2021

просматривать

NCP177AMX330TCG Даташит PDF

12 страницы, 652 КБ

06/25/2021

просматривать
