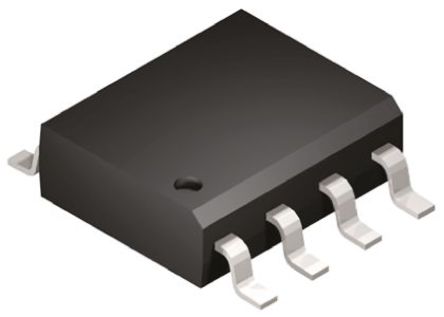

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP1200D100R2G

ON Semiconductor

NCP1200D100R2G, PWM Current Mode Controller, 250mA, 116kHz, 16V, 8Pin SOIC

Наличие: 341 шт.

Адрес доставки: Москва

Цена: ₽ 89.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC7989404

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP1200D100R2G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP1200D100R2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC7989404
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	100 kHz
Напряжение Питания (DC)	6.30V (min)
Номинальное Напряжение (DC)	16.0 V
Рабочее Напряжение	500 V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	16.0 V
Выходное Напряжение	40V ~ 80V
Выходной Ток	250 mA
Ток Питания	710 μA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Тактовая Частота	40.0 kHz
Время Нарастания	67 ns
Частота Переключения	100 kHz
Топология	Flyback
Тепловое Сопротивление	178℃/W (RθJA)
Входной Ток Смещения	0.02 μA
Рабочий цикл	80 %
Максимальный рабочий цикл	80 %
Время падения	28 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Температура соединения	150 ℃
Напряжение питания	16 V
Напряжение питания (Макс)	12.5 V
Напряжение питания (мин)	6.3 V
Входное напряжение	16 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP1200D100R2G описание продукта

The NCP1200D100R2G is a current-mode Pulse Width Modulation (PWM) Controller for low-power universal off-line supplies. It represents a major leap toward ultra-compact switchmode power supplies. Due to a novel concept, the circuit allows the implementation of a complete offline battery charger or a standby SMPS with few external components. With an internal structure operating at a fixed 100kHz, the controller drives low gate-charge switching devices like an IGBT or a MOSFET thus requiring a very small operating power. Due to current-mode control, the NCP1200 drastically simplifies the design of reliable and cheap offline converters with extremely low acoustic generation and inherent pulse-by-pulse control.
No auxiliary winding operation
Internal output short-circuit protection
Extremely low no-load standby power
Current-mode with skip-cycle capability
Internal leading edge blanking
250mA Peak current source/sink capability
Direct optocoupler connection
Built-in frequency jittering for lower EMI
Internal temperature shutdown

Показывать

NCP1200D100R2G Даташит PDF

16 страницы, 282 КБ

04/08/2015
