NCP1117DT12G Купить - ON Semiconductor Чип стабилизации напряжения

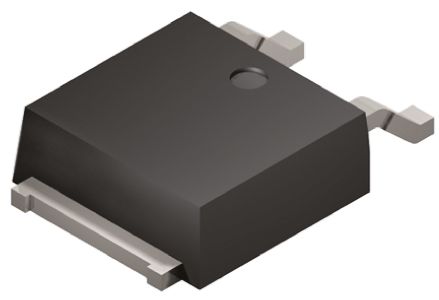

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP1117DT12G

ON Semiconductor

NCP1117DT12G, LDO Voltage Regulator, 2.2A, 12V +/-1%, Maximum of 20Vin, 3Pin DPAK

Наличие: 1,322 шт.

Адрес доставки: Москва

Цена: ₽ 16.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC4275935

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP1117DT12G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP1117DT12G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC4275935
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Рабочее Напряжение	0V ~ 20V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	12 V
Выходной Ток	1 A
Количество Стежков	3 Position
Полярность	P-Channel
Ток Покоя	10 mA
Напряжение Отпадания	1.07 V
Максимальное входное напряжение	20 V
Входное напряжение (мин)	2.4 V
Выходной ток (Макс)	2.2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
точность	±1 %
Входное напряжение	≤20 V
Длина	6.73 mm
Ширина	6.22 mm
Высота	2.38 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP1117DT12G описание продукта

The NCP1117DT12G is a NCP1117 series 1A low dropout positive fixed voltage regulator in 3 pin TO-252 package. This low dropout positive voltage regulator is capable of providing an output current that is in excess of 1A with a maximum dropout voltage of 1.2V at 800mA over temperature. On chip trimming adjusts the reference/output voltage to within ±1.0% accuracy. Internal protection features consist of output current limiting, safe operating area compensation and thermal shutdown. It has no minimum load requirement to maintain regulation. It is used in consumer and industrial equipment point of regulation, active SCSI termination for 2.85V version, switching power supply post regulation, hard drive controllers and battery chargers.
Operation to 20V input
Nominal output voltage of 12V
Reference/output voltage trimmed to ±1%
Long term stability of 0.3% at TA = 25°C, 1000hrs end point measurement
RMS output noise (f = 10Hz to 10KHz) of 0.003%Vout
