NC7SZ11P6X Купить - Fairchild Логический чип

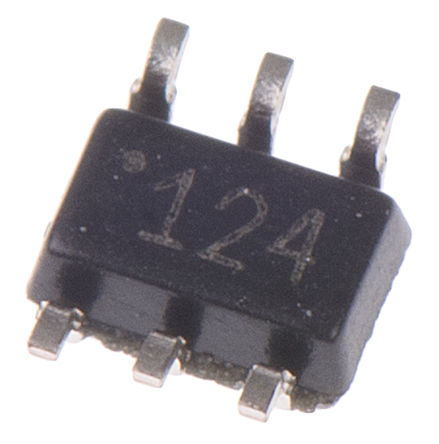

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NC7SZ11P6X

Fairchild

AND Gate 1Element 3IN CMOS 6Pin SC-70 T/R

Наличие: 38,094 шт.

Адрес доставки: Москва

Цена: ₽ 8.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC43375400

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NC7SZ11P6X характеристики

Атрибут	Значение атрибута
Номенклатура	NC7SZ11P6X
Производитель	Fairchild
ЧипСити Номер продукта	CC43375400
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SC-70-6
Напряжение Питания (DC)	1.80 V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	32 mA
Количество Цепей	1 Circuit
Количество Каналов	3 Channel
Количество Стежков	6 Position
Количество Вентилей	1 Gate
Количество входов	3 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2 mm
Ширина	1.25 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NC7SZ11P6X описание продукта

The NC7SZ11P6X is a single 3-input AND Gate from ultra-high speed series of TinyLogic®. The device is fabricated with advanced CMOS technology to achieve ultra-high speed with high output drive while maintaining low static power dissipation over a very broad VCC operating range. The device is specified to operate over the 1.65 to 5.5V VCC range. The inputs and output are high impedance when VCC is 0V. Inputs tolerate voltages up to 7V independent of VCC operating voltage.
2.7ns Propagation delay (tPD)
±24mA High output drive at 3V
Power down high-impedance Inputs/Output
Over-voltage tolerant inputs facilitate 5V to 3V translation
Patented noise/EMI reduction circuitry implemented

Показывать

NC7SZ11P6X Даташит PDF

9 страницы, 448 КБ
