NC7S00M5X Купить - Fairchild Логический чип

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NC7S00M5X

Fairchild

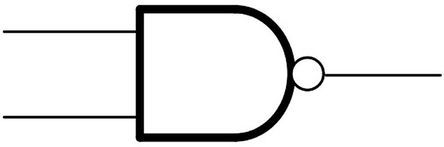

NAND Gate 1Element 2IN CMOS 5Pin SOT-23 T/R

Наличие: 4,592 шт.

Адрес доставки: Москва

Цена: ₽ 14.11

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC6005193

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NC7S00M5X характеристики

Атрибут	Значение атрибута
Номенклатура	NC7S00M5X
Производитель	Fairchild
ЧипСити Номер продукта	CC6005193
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	5.00 V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	2.6 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Ток Покоя	10 µA
Количество Вентилей	1 Gate
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	3 mm
Ширина	1.7 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NC7S00M5X описание продукта

The NC7S00M5X is a single 2-input high performance CMOS NAND Gate. Advanced Silicon Gate CMOS fabrication assures high speed and low power circuit operation over a broad VCC range. ESD protection diodes inherently guard both inputs and output with respect to the VCC and GND rails. Three stages of gain between inputs and output assures high noise immunity and reduced sensitivity to input edge rate.
3.5ns Propagation delay (tPD)
ICC <1µA Low quiescent power
2mA IOL, -2mA IOH Balanced output drive
Balanced propagation delays
Specified for 3V operation
